Linux驱动——字符设备驱动开发

一、字符设备驱动简介

Linux/Unix 系统将硬件设备分为两大类：

字符设备
- 特点：以字节流的形式进行数据传输。数据像水流一样，没有固定的块大小，只能顺序访问。
- 举例：键盘、鼠标、串口、控制台 (/dev/console)、声卡等。我们最常见的例子就是终端，你输入的字符会一个接一个地传递给系统。
块设备
- 特点：以数据块为单位进行数据传输（如 512B、1KB、4KB）。支持随机访问，可以任意跳到某个数据块进行读写。通常有缓存机制。
- 举例：硬盘、U盘、SD卡等存储设备。

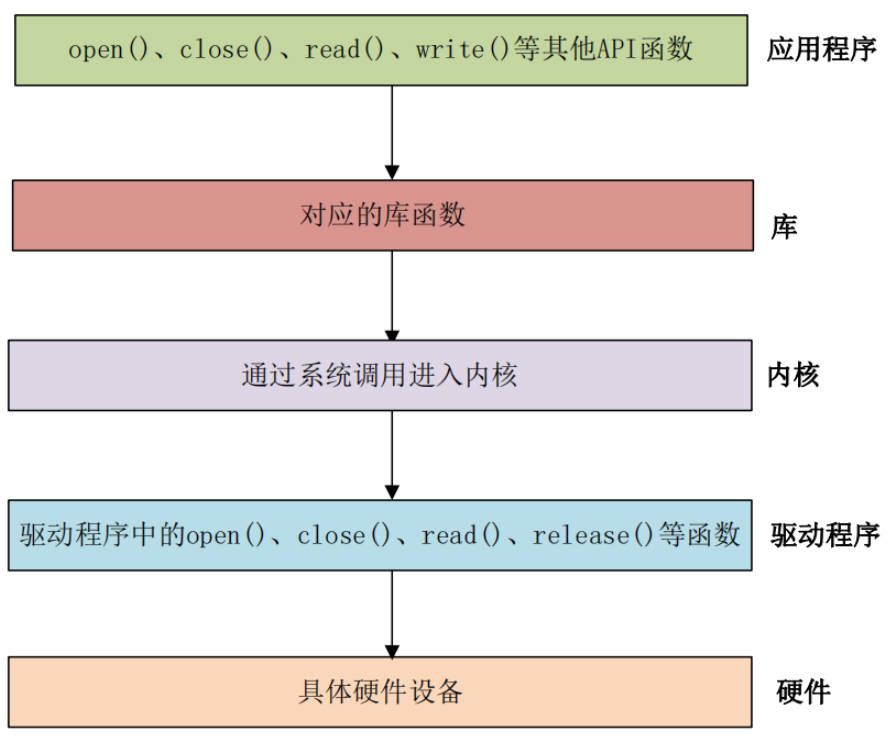

Linux 里一切皆文件。用户态不会直接调用“驱动函数”，而是通过设备文件。然后使用标准的文件操作函数（如 open, read, write, close）与之交互。而驱动的工作，就是实现这些函数背后的具体逻辑。

1	`ls -l /dev/null /dev/zero /dev/random /dev/tty`

你会看到类似：

crw-rw-rw- 1 root root 1, 3 ... /dev/null
crw-rw-rw- 1 root root 1, 5 ... /dev/zero
crw-rw-rw- 1 root root 1, 8 ... /dev/random
crw-rw-rw- 1 root root 5, 0 ... /dev/tty

第一个字符 c 表示字符设备。后面的 1, 3 是主设备号和次设备号。

概念	含义
主设备号 major	表示哪一类设备，内核用它找对应驱动
次设备号 minor	表示这一类设备里的第几个实例
`/dev/xxx`	用户态看到的设备节点
字符设备	以字节流方式读写，典型是 `read/write/ioctl`
块设备	以块为单位访问，典型是磁盘、分区

所谓字符设备驱动就是一段运行在内核空间的程序代码，它充当了用户空间应用程序与底层硬件字符设备之间的桥梁。

它负责：

将用户的请求（如 read, write）翻译成操控硬件的具体指令。
将硬件的行为和状态（如数据到达、操作完成）反馈给用户程序。

二、字符设备驱动的核心对象

学习字符设备，先抓住四个对象：

对象	作用
`dev_t`	设备号，包含 major 和 minor
`struct cdev`	内核里的字符设备对象
`struct file_operations`	用户态系统调用到驱动函数的映射表
`struct file`	一次打开文件的内核表示

最小关系如下：

用户态 fd
    ↓
struct file
    ↓
file_operations
    |
    +--> open
    +--> read
    +--> write
    +--> release

下面一个一个看这几个对象。

2.1 设备号——dev_t

这是内核中用来唯一标识一个设备的号码。由主设备号（major）和次设备号（minor）组成。

主设备号：标识设备对应的驱动。例如，所有由同一个驱动管理的串口共享一个主设备号。=
次设备号：由驱动使用，用来区分同一个驱动管理的不同设备或实例。例如，一个驱动管理两个串口，它们主设备号相同，但次设备号不同。

驱动需要向内核申请（或静态指定）一个设备号。

2.2 字符设备结构——cdev

struct cdev {
	struct kobject kobj;
	struct module *owner;
	const struct file_operations *ops;
	struct list_head list;
	dev_t dev;
	unsigned int count;
} __randomize_layout;

内核用这个结构体来在内部表示一个字符设备。它通常与 dev_t（设备号）和 file_operations（操作方法）关联在一起。

驱动需要分配、初始化并把这个 cdev 结构体添加到内核中，这样内核才知道这个设备的存在。

2.3 文件操作集——file_operations

这是字符设备驱动的核心，是一个函数指针的集合。驱动开发者通过填充这个结构体，告诉内核：“当用户对我的设备文件进行某种操作时，请调用我写的这个函数。”

关键成员包括：

struct file_operations {
	struct module *owner;
	loff_t (*llseek) (struct file *, loff_t, int);
	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
	ssize_t (*write) (struct file *, const char __user *, size_t,loff_t *);
    ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
    ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
    int (*iterate) (struct file *, struct dir_context *);
    unsigned int (*poll) (struct file *, struct poll_table_struct *);
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
    long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
    int (*mmap) (struct file *, struct vm_area_struct *);
    int (*mremap)(struct file *, struct vm_area_struct *);
    int (*open) (struct inode *, struct file *);
    int (*flush) (struct file *, fl_owner_t id);
    int (*release) (struct inode *, struct file *);
    int (*fsync) (struct file *, loff_t, loff_t, int datasync);
    int (*aio_fsync) (struct kiocb *, int datasync);
    int (*fasync) (int, struct file *, int);
    int (*lock) (struct file *, int, struct file_lock *);
    ssize_t (*sendpage) (struct file *, struct page *, int, size_t,loff_t *, int);
    unsigned long (*get_unmapped_area)(struct file *, unsigned long,
    unsigned long, unsigned long, unsigned long);
    int (*check_flags)(int);
    int (*flock) (struct file *, int, struct file_lock *);
    ssize_t (*splice_write)(struct pipe_inode_info *, struct file *,loff_t *, size_t, unsigned int);
    ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
    int (*setlease)(struct file *, long, struct file_lock **, void **);
    long (*fallocate)(struct file *file, int mode, loff_t offset,loff_t len);
    void (*show_fdinfo)(struct seq_file *m, struct file *f);
#ifndef CONFIG_MMU
	unsigned (*mmap_capabilities)(struct file *);
#endif
 };

owner 拥有该结构体的模块的指针，一般设置为 THIS_MODULE。
llseek 函数用于修改文件当前的读写位置。
read：实现用户空间 read() 调用的逻辑。
write：实现用户空间 write() 调用的逻辑。
poll 是个轮询函数，用于查询设备是否可以进行非阻塞的读写。
unlocked_ioctl 函数提供对于设备的控制功能，与应用程序中的 ioctl 函数对应。
compat_ioctl 函数与 unlocked_ioctl 函数功能一样，区别在于在 64 位系统上，32 位的应用程序调用将会使用此函数。在 32 位的系统上运行 32 位的应用程序调用的是 unlocked_ioctl。
mmap 函数用于将设备的内存映射到进程空间中(也就是用户空间)，一般帧缓冲设备会使用此函数，比如 LCD 驱动的显存，将帧缓冲(LCD 显存)映射到用户空间中以后应用程序就可以直接操作显存了，这样就不用在用户空间和内核空间之间来回复制。
open：当设备文件被打开时调用，常用于初始化。
release：当设备文件被关闭时调用，常用于清理资源。
ioctl：用于实现设备特定的命令和控制（如设置串口波特率）。
fasync 函数用于刷新待处理的数据，用于将缓冲区中的数据刷新到磁盘中。
aio_fsync 函数与 fasync 函数的功能类似，只是 aio_fsync 是异步刷新待处理的数据。

用户需要自己实现这些函数，并注册回调函数：

static const struct file_operations char_lab_fops = {
    .owner = THIS_MODULE,
    .open = char_lab_open,
    .release = char_lab_release,
    .read = char_lab_read,
    .write = char_lab_write,
    .llseek = no_llseek,
};

这张表告诉内核：

用户态 open()    -> char_lab_open()
用户态 read()    -> char_lab_read()
用户态 write()   -> char_lab_write()
用户态 close()   -> char_lab_release()

三、字符设备驱动结构

3.1 驱动模块的加载和卸载

Linux 驱动有两种运行方式：

第一种就是将驱动编译进 Linux 内核中，这样当 Linux 内核启动的时候就会自动运行驱动程序
第二种就是将驱动编译成模块(Linux 下模块扩展名为 .ko)，在 Linux 内核启动以后使用 insmod 命令加载驱动模块。在调试驱动的时候一般都选择将其编译为模块，这样我们修改驱动以后只需要编译一下驱动代码即可，不需要编译整个 Linux 代码。

1 2	`module_init(xxx_init); //注册模块加载函数 module_exit(xxx_exit); //注册模块卸载函数`

module_init 函数用来向 Linux 内核注册一个模块加载函数，参数 xxx_init 就是需要注册的具体函数，当使用 insmod 命令加载驱动的时候，xxx_init 这个函数就会被调用。module_exit() 函数用来向 Linux 内核注册一个模块卸载函数，参数 xxx_exit 就是需要注册的具体函数，当使用 rmmod 命令卸载具体驱动的时候 xxx_exit 函数就会被调用。

3.2 字符设备的注册与注销

字符设备的注册和注销函数原型如下所示：

1
2
3

static inline int register_chrdev(unsigned int major, const char *name,
							   const struct file_operations *fops)
static inline void unregister_chrdev(unsigned int major, const char *name)

register_chrdev 函数用于注册字符设备，此函数一共有三个参数，这三个参数的含义如下：

major：主设备号，Linux 下每个设备都有一个设备号，设备号分为主设备号和次设备号两部分，关于设备号后面会详细讲解。
name：设备名字，指向一串字符串。
fops：结构体 file_operations 类型指针，指向设备的操作函数集合变量。

unregister_chrdev 函数用户注销字符设备，此函数有两个参数，这两个参数含义如下：

major：要注销的设备对应的主设备号。
name：要注销的设备对应的设备名。

一般字符设备的注册在驱动模块的入口函数 xxx_init 中进行，字符设备的注销在驱动模块的出口函数 xxx_exit 中进行。

例：

static struct file_operations test_fops;

/* 驱动入口函数 */
static int __init xxx_init(void)  {
    /* 入口函数具体内容 */
	int retvalue = 0;

    /* 注册字符设备驱动 */
    retvalue = register_chrdev(200, "chrtest", &test_fops);
    if(retvalue < 0){
		/* 字符设备注册失败,自行处理 */
		}
	return 0;
}

/* 驱动出口函数 */
static void __exit xxx_exit(void)
{
    /* 注销字符设备驱动 */
    unregister_chrdev(200, "chrtest");
}

/* 将上面两个函数指定为驱动的入口和出口函数 */
module_init(xxx_init);
module_exit(xxx_exit);

3.3 常用的回调

前面我们定义了 file_operations 结构体类型的变量 test_fops，但是还没对其进行初始化，也就是初始化其中的open、release、read 和 write 等具体的设备操作函数。接下来对这些函数进行初始化。在初始化 test_fops 之前我们要分析一下需求，也就是要对 char_lab 这个设备进行哪些操作，只有确定了需求以后才知道我们应该实现哪些操作函数。下面介绍几个比较常用的回调函数。

设备打开和关闭是最基本的要求，几乎所有的设备都得提供打开和关闭的功能。因此我们需要实现 file_operations 中的 open 和 release 这两个函数。

static int char_lab_open(struct inode *inode, struct file *file)
{
    pr_info("char_lab: opened\n");
    return 0;
}

open 函数会在用户态调用 open(“/dev/char_lab”, ...) 时调用。

返回值：

返回值	含义
`0`	打开成功
负 errno	打开失败，如 `-EBUSY`、`-ENOMEM`

release 会在用户态关闭文件描述符时触发。

static int char_lab_release(struct inode *inode, struct file *file)
{
    pr_info("char_lab: closed\n");
    return 0;
}

注意：release 不是“每次 close fd 都必然一对一调用”。多个 fd 可能指向同一个内核 struct file，内核在最后一个引用释放时调用 release。入门阶段可以先把它理解为 close 回调。

write 会在用户态调用 write(fd, buffer, count); 时进入：

static ssize_t char_lab_write(struct file *file, const char __user *buf,
                              size_t count, loff_t *ppos)
{
    char kbuf[8];
    int ret_value = 0;

    ret_value = copy_from_user(kbuf, buf, count);
    if (ret_value == 0) {
		printk("kernel recevdata:%s\r\n", writebuf);
	} else {
		printk("kernel recevdata failed!\r\n");
	}

    return 0;
}

关键点：buf 是用户态地址。内核不能直接用 memcpy 解引用它，必须用 copy_from_user。

成功时通常返回 count，表示“用户传了多少字节，我接受了多少字节”。

read 在用户态调用 read(fd, buffer, count); 时调用：

static ssize_t char_lab_read(struct file *file, char __user *buf,
                             size_t count, loff_t *ppos)
{
    int ret_value = 0;

    ret_value = copy_to_user(buf, kbuf, len);
    if (ret_value == 0) {
		printk("kernel senddata ok!\r\n");
	} else {
		printk("kernel senddata failed!\r\n");
	}

	return 0;
}

这次 buf 也是用户态地址，但方向反过来，要用 copy_to_user：

read 要处理 *ppos。否则用户态执行 cat /dev/char_lab 时，第二次读还可能继续返回数据，严重时让 cat 一直循环。

完成之后，即可注册回调函数：

static struct file_operations chrdevbase_fops = {
	.owner = THIS_MODULE,
    .open = char_lab_open,
    .read = char_lab_read,
    .write = char_lab_write,
    .release = char_lab_release,
};

copy_to_user 和 copy_from_user

注意代码是编写在内核环境下的，而数据却是在用户态下。内核态和用户态有不同的地址空间和权限。用户态传进来的指针可能是：

非法地址。

已释放地址。

恶意伪造地址。

当前页不在内存里的地址。

如果驱动直接：
1
memcpy(kernel_buf, user_buf, count);   // 错误
内核可能直接 oops。

正确做法是：
1
2
copy_from_user(kernel_buf, user_buf, count);
copy_to_user(user_buf, kernel_buf, count);

3.4 设备号

设备号是 Linux 内核用来唯一标识一个设备的编号。它类似于我们身份证号，内核通过这个号码来找到对应的设备驱动。

它是一个 dev_t 类型的变量（在 #include <linux/types.h> 中定义），本质上是一个 32位的无符号整数。

设备号由两部分组成：

主设备号 - 占用高 12 位 (范围 0~4095)。它用来标识设备对应的驱动程序。内核通过主设备号将设备文件与驱动程序关联起来。例如，所有由同一个字符设备驱动管理的设备，它们的主设备号是相同的。
次设备号 - 占用低 20 位。它由驱动程序自己使用，用来区分由同一个驱动管理的不同设备实例或不同功能。

它们共同构成了一个完整的设备号。

一个形象的比喻：

主设备号就像是一个公司的总机号码，你拨打这个号码可以找到这家公司。
次设备号就像是公司的分机号码，帮你转接到公司内部的某个具体部门或员工。

Linux 提供了一个名为 dev_t 的数据类型表示设备号，dev_t 定义在文件 include/linux/types.h 里面，定义如下：

1
2
3

typedef __u32 __kernel_dev_t;
......
typedef __kernel_dev_t dev_t;

此外，在文件 include/linux/kdev_t.h 中提供了几个关于设备号的操作函数，如下所示：

#define MINORBITS 20
#define MINORMASK ((1U << MINORBITS) - 1) 8
#define MAJOR(dev) ((unsigned int) ((dev) >> MINORBITS))
#define MINOR(dev) ((unsigned int) ((dev) & MINORMASK))
#define MKDEV(ma,mi) (((ma) << MINORBITS) | (mi))

MINORBITS 表示次设备号位数，一共是 20 位。
MINORMASK 表示次设备号掩码。
MAJOR 用于从 dev_t 中获取主设备号，将 dev_t 右移 20 位即可。
MINOR 用于从 dev_t 中获取次设备号，取 dev_t 的低 20 位的值即可。
MKDEV 用于将给定的主设备号和次设备号的值组合成 dev_t 类型的设备号。

3.5 设备号的分配与注册

3.5.1 静态分配

开发者自己指定一个明确的主设备号。不推荐，因为容易与系统中已有的设备号冲突。

1
2
3

#define MY_MAJOR 211 // 假设我们选211做主设备号
dev_t devno = MKDEV(MY_MAJOR, 0); // 次设备号从0开始
register_chrdev_region(devno, count, "my_device");

3.5.2 动态分配

让内核自动分配一个可用的主设备号。这是现代驱动开发的首选方式，可以避免冲突。

dev_t devno;
int major;
// 请求内核分配 count 个设备号（从次设备号0开始）
alloc_chrdev_region(&devno, 0, count, "my_device");
// 获取动态分配的主设备号
major = MAJOR(devno);

无论哪种方式，在驱动卸载时，都必须释放设备号：

1	`unregister_chrdev_region(devno, count);`

3.6 字符设备驱动的一般编写流程

确定主次设备号：静态指定或动态向内核申请。
实现 file_operations 方法：编写 open, read, write 等函数的具体代码。在这些函数中，你可能会：
- 从硬件寄存器读取数据（read）
- 向硬件寄存器写入数据（write）
- 配置硬件（ioctl）
- 使用 copy_to_user() 和 copy_from_user() 在内核空间和用户空间之间安全地传递数据
初始化并注册 cdev：
- 使用 cdev_init() 将 cdev 与 file_operations 绑定
- 使用 cdev_add() 将设备注册到内核，使其生效
创建设备文件：在 /dev 目录下使用 mknod 命令或通过驱动代码自动创建（使用 device_create）一个设备文件，并将其与你的设备号关联。
模块的加载和卸载：
- 在模块加载函数 (module_init) 中完成上述的申请设备号、注册 cdev 等操作
- 在模块卸载函数 (module_exit) 中完成相反的清理工作：注销 cdev、释放设备号等

四、实例

char_lab.c：

#include <linux/atomic.h>
#include <linux/device.h>
#include <linux/fs.h>
#include <linux/module.h>
#include <linux/uaccess.h>

#define CHAR_LAB_NAME "char_lab"

static int char_lab_value;
static atomic_t char_lab_open_count;

static unsigned int char_lab_major;
static dev_t char_lab_devno;
static struct class *char_lab_class;
static struct device *char_lab_device;

static char *char_lab_devnode(struct device *dev, umode_t *mode)
{
    if (mode) {
        *mode = 0666;
    }
    return NULL;
}

static int char_lab_open(struct inode *inode, struct file *file)
{
    int count = atomic_inc_return(&char_lab_open_count);

    pr_info(CHAR_LAB_NAME ": opened %d times\n", count);
    return 0;
}

static int char_lab_release(struct inode *inode, struct file *file)
{
    pr_info(CHAR_LAB_NAME ": closed\n");
    return 0;
}

static ssize_t char_lab_write(struct file *file, const char __user *buf,
                              size_t count, loff_t *ppos)
{
    char kbuf[8] = {0,};

    if (count == 0 || count >= sizeof(kbuf)) {
        return -EINVAL;
    }

    if (copy_from_user(kbuf, buf, count)) {
        return -EFAULT;
    }

    if (kbuf[0] == '1') {
        char_lab_value = 1;
    } else if (kbuf[0] == '0') {
        char_lab_value = 0;
    } else {
        return -EINVAL;
    }

    return count;
}

static ssize_t char_lab_read(struct file *file, char __user *buf,
                             size_t count, loff_t *ppos)
{
    char kbuf[4];
    int len;

    if (*ppos > 0) {
        return 0;
    }

    len = scnprintf(kbuf, sizeof(kbuf), "%d\n", char_lab_value);
    if (count < len) {
        return -EINVAL;
    }

    if (copy_to_user(buf, kbuf, len)) {
        return -EFAULT;
    }

    *ppos += len;
    return len;
}

static const struct file_operations char_lab_fops = {
    .owner = THIS_MODULE,
    .open = char_lab_open,
    .release = char_lab_release,
    .read = char_lab_read,
    .write = char_lab_write,
    .llseek = no_llseek,
};

static int __init char_lab_init(void)
{
    int ret;

    char_lab_value = 0;
    atomic_set(&char_lab_open_count, 0);

    // register_chrdev 是传统字符设备注册接口：
    //   major == 0 时由内核动态分配主设备号；
    //   返回值为分配到的 major，失败时返回负 errno。
    ret = register_chrdev(0, CHAR_LAB_NAME, &char_lab_fops);
    if (ret < 0) {
        pr_err(CHAR_LAB_NAME ": failed to register chrdev: %d\n", ret);
        return ret;
    }

    char_lab_major = ret;
    char_lab_devno = MKDEV(char_lab_major, 0);

    // register_chrdev 只注册字符设备号；下面用 class/device 让 udev 创建 /dev/char_lab。
    char_lab_class = class_create(THIS_MODULE, CHAR_LAB_NAME);
    if (IS_ERR(char_lab_class)) {
        ret = PTR_ERR(char_lab_class);
        pr_err(CHAR_LAB_NAME ": failed to create class: %d\n", ret);
        unregister_chrdev(char_lab_major, CHAR_LAB_NAME);
        return ret;
    }
    char_lab_class->devnode = char_lab_devnode;

    char_lab_device = device_create(char_lab_class, NULL, char_lab_devno, NULL,
                                    CHAR_LAB_NAME);
    if (IS_ERR(char_lab_device)) {
        ret = PTR_ERR(char_lab_device);
        pr_err(CHAR_LAB_NAME ": failed to create device: %d\n", ret);
        char_lab_device = NULL;
        class_destroy(char_lab_class);
        unregister_chrdev(char_lab_major, CHAR_LAB_NAME);
        return ret;
    }

    pr_info(CHAR_LAB_NAME ": loaded, major=%u, /dev/%s ready\n",
            char_lab_major, CHAR_LAB_NAME);
    return 0;
}

static void __exit char_lab_exit(void)
{
    device_destroy(char_lab_class, char_lab_devno);
    class_destroy(char_lab_class);
    unregister_chrdev(char_lab_major, CHAR_LAB_NAME);
    pr_info(CHAR_LAB_NAME ": unloaded, major=%u\n", char_lab_major);
}

module_init(char_lab_init);
module_exit(char_lab_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("orange-pi-edge");
MODULE_DESCRIPTION("Minimal register_chrdev character device for Linux driver learning");
MODULE_VERSION("1.0");

Makefile：

obj-m += char_lab.o

KDIR ?= /lib/modules/$(shell uname -r)/build

all:
	$(MAKE) -C $(KDIR) M=$(PWD) modules

clean:
	$(MAKE) -C $(KDIR) M=$(PWD) clean

.PHONY: all clean

然后开始运行：

1
2
3

make
sudo insmod char_lab.ko
ls -l /dev/char_lab

可以看到：

1	`crw-rw-rw- 1 root root 10, 119 Aug 3 16:10 /dev/char_lab`

主设备号 10 是 misc 设备常用的主设备号，次设备号 119 是动态分配的。不同系统上 minor 可能不同。

测试：

echo 1 > /dev/char_lab
cat /dev/char_lab
echo 0 > /dev/char_lab
cat /dev/char_lab

# output
# 1
# 0

观察 open/release：

1	`sudo dmesg \| grep char_lab \| tail -n 12`

输出：

[12932.175513] char_lab: loaded, /dev/char_lab ready
[12932.398737] char_lab: opened 1 times
[12932.398779] char_lab: closed
[12932.400051] char_lab: opened 2 times
[12932.400092] char_lab: closed
[12932.400455] char_lab: opened 3 times
[12932.400482] char_lab: closed
[12932.403216] char_lab: opened 4 times
[12932.403311] char_lab: closed
[12932.403937] char_lab: opened 5 times
[12932.404311] char_lab: closed

这说明：

insmod 后 misc_register() 成功。
echo 1 > /dev/char_lab 触发了 open/write/release。
cat /dev/char_lab 触发了 open/read/release。
open_count 递增，说明 open 回调执行了。

卸载驱动：

sudo rmmod char_lab
ls /dev/char_lab

# output
# ls: cannot access '/dev/char_lab': No such file or directory

Linux > 设备驱动

#Linux #设备驱动

Linux驱动——字符设备驱动开发

http://example.com/2026/08/03/Linux驱动——字符设备驱动开发/

作者

Yu xin

发布于

2026年8月3日

许可协议

Linux驱动——MISC驱动上一篇
