常用图像格式介绍

一、概述

本文主要介绍一下几种图像格式： RAW、RGB、YUV、NV12、MJPEG。

这些图像格式分别处于图像处理链路的不同阶段，从传感器原始数据到最终显示/存储的压缩格式。下面按数据"原始程度"从高到低逐一讲解。

1

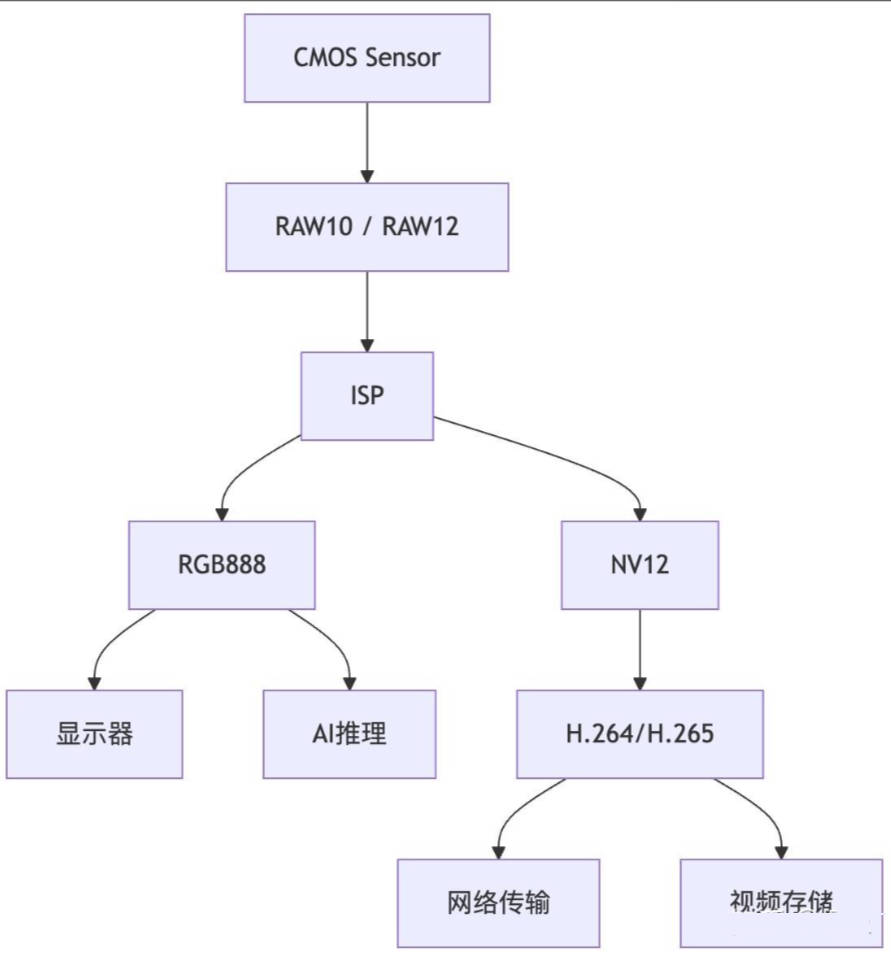

采集 → 处理 → 显示 → 编码 → 传输

不同阶段需要不同的数据格式。

进一步简化：

1
2
3
4
5
6
7
8
9
RAW
 ↓
ISP
 ↓
RGB / YUV
 ↓
编码
 ↓
传输

二、RAW —— 传感器原始数据

定义：图像传感器（CMOS/CCD）每个像素点只感光一种颜色（红或绿或蓝），输出的是未经任何处理（原始数据）的电信号量化值。

关键特征：

  • 单通道：每个像素只有一个数值，不是 RGB 三通道

  • Bayer 阵列：最常见的排列方式，50% 绿、25% 红、25% 蓝

    text

    1
    2
    3
    R G R G R G
    G B G B G B
    R G R G R G

  • 位深高：通常 10bit、12bit、14bit、16bit（普通 RGB 只有 8bit）

  • 线性响应：没有经过 gamma、白平衡、去马赛克等处理

  • 数据量大：例如 1920×1080×12bit ≈ 3MB/帧

优点：保留最大信息量，后期空间大（白平衡、曝光可无损调整）
缺点：不能直接显示，必须经过 ISP 处理

典型场景：相机拍照、工业相机、手机 Sensor 输出

三、ISP —— 图像质量保证

RAW 数据无法直接显示。必须经过 ISP 处理。

ISP（Image Signal Processor，图像信号处理器），它是从 RAW → 可显示图像 的完整处理管线。可以是：

  • 硬件 ISP：手机 SoC 里的专用模块（高通 Spectra、联发科 Imagiq、海思 ISP）
  • 软件 ISP：如 libcamera、Raspberry Pi 的 raspistill、OpenCV 部分流程
  • 混合：硬件做实时部分，软件做高级处理

核心职责：把传感器输出的、人眼无法直接看的 Bayer RAW，变成色彩正确、亮度自然、噪点可控的 RGB/YUV 图像。

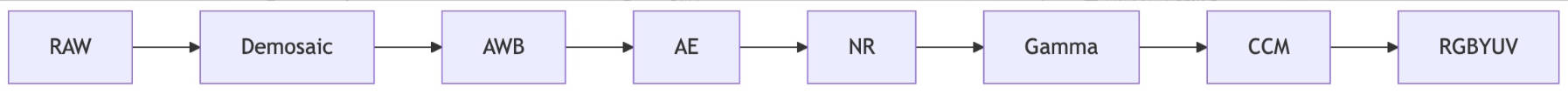

模块 作用
Demosaic Bayer 插值
AWB 自动白平衡
AE 自动曝光
AF 自动对焦
NR 降噪
Gamma Gamma校正
CCM 色彩校正

ISP 的调校水平往往决定：夜视效果是否优秀。

四、RGB —— 三通道像素格式

定义：每个像素用红、绿、蓝三个分量表示颜色，是最直观的颜色模型。

常见排布：

格式 说明
RGB888 每通道 8bit，共 24bit 像素
RGB565 R:5bit G:6bit B:5bit，共 16bit
RGBA8888 带 Alpha 通道，32bit
BGR888 OpenCV 默认顺序

RGB888 - 最常见格式：

1
R0 G0 B0 | R1 G1 B1 | R2 G2 B2 | ...

优点：直观、显示设备原生支持、处理算法友好
缺点：数据量大；不符合人眼特性（人眼对亮度敏感、对色度不敏感）

典型场景：显示器、OpenCV、图像算法中间结果

RGB565 - 嵌入式设备常见

1
R0 G0 B0 | R1 G1 B1 | R2 G2 B2 | ...

内存布局和 RGB888 一样，不过每个颜色占用的位数更小，适用于内存受限的嵌入式设备。

需要注意，使用 opencv 时：

1
cv2.imread()

读取出来实际上是：BGR，而不是：RGB，这会导致：红色变蓝色。

五、YUV —— 亮度/色度分离

定义：用 Y（亮度） 和 U/V（色度） 表示颜色。核心思想是色度可以降采样，因为人眼对亮度分辨率敏感、对色彩分辨率不敏感。

为什么能省带宽：

  • Y 保留全部像素
  • U/V 可以只存 1/2 或 1/4

RGB 最大的问题：数据量太大

例如：1920 × 1080 × 3 ≈ 6.22MB，那么 30FPS 带宽约等于 186MB/s。带宽压力巨大。

YUV 将图像拆成：

分量 含义
Y 亮度
U 蓝色差
V 红色差

因为：人眼对亮度敏感，对颜色不敏感。所以：Y 完整保留，U/V 压缩存储。

YUV 在存储上通常分为平面格式（Planar），半平面格式（Semi-Planar）以及打包格式（Packed）。

  • 平面格式有时也称为三面格式（Triplanar），即 Y, U, V 三个分量各自使用单独的数组保存，这种三平面分离的格式比较方便视频编码，例如：YV12、J420、IMC1、I422、J422
  • 半平面格式具有两个平面而不是三个平面，一个平面存储亮度（Y）分量，另一个平面存储两个色度（UV）分量。有时也将它们称为双平面格式（BiPlanar），例如：NV12、NV21
  • 打包格式通常只有一个平面，所有亮度（Y）和色度（UV）数据都交织在一起。有点类似于 RGB 格式，只是使用了不同的色彩空间，例如：AYUV、YUYV、UYVY

常见采样格式：

格式 含义 数据量（相对 RGB）
YUV444 U/V 与 Y 同分辨率 3 字节/像素
YUV422 U/V 水平减半 2 字节/像素
YUV420 U/V 水平和垂直都减半 1.5 字节/像素

5.1 YUV444（无降采样）

每个像素都有独立的 Y、U、V。

1
2
3
4
像素:   (0,0) (1,0) (2,0) (3,0)
Y:       Y0    Y1    Y2    Y3
U:       U0    U1    U2    U3
V:       V0    V1    V2    V3

数据量：3 字节/像素（8bit 时）

图示（每个格子一个完整 YUV）：

1
2
3
4
5
┌────┬────┬────┬────┐
│YUV │YUV │YUV │YUV │
├────┼────┼────┼────┤
│YUV │YUV │YUV │YUV │
└────┴────┴────┴────┘

用途：高质量后期、色度需要精确处理的场景。

5.2 YUV422（水平方向色度减半）

每 2 个水平相邻像素共用一组 U、V，Y 不变。

1
2
3
4
像素:   (0,0) (1,0) (2,0) (3,0)
Y:       Y0    Y1    Y2    Y3
U:       U0          U2
V:       V0          V2

即：Y0 Y1 共用 U0 V0；Y2 Y3 共用 U2 V2。

数据量：2 字节/像素（Y 1 + UV 共 1）

图示：

1
2
3
4
┌──────┬──────┬──────┬──────┐
│ Y0   │ Y1   │ Y2   │ Y3   │
│ U0 V0│      │ U2 V2│      │
└──────┴──────┴──────┴──────┘

常见排布：

名称 排布
YUYV (YUY2) Y0 U0 Y1 V0 Y2 U2 Y3 V2
UYVY U0 Y0 V0 Y1 U2 Y2 V2 Y3
YV16 Y 平面 + U 平面 + V 平面（planar）

用途：视频采集卡、专业视频、USB 摄像头

5.3 YUV420（水平和垂直都减半）

每 2×2 的 4 个像素共用一组 U、V，Y 不变。

1
2
3
4
5
6
像素:   (0,0) (1,0) (2,0) (3,0)
        (0,1) (1,1) (2,1) (3,1)
Y:       Y00   Y10   Y20   Y30
         Y01   Y11   Y21   Y31
U:       U0          U2
V:       V0          V2

即：Y00 Y10 Y01 Y11 共用 U0 V0。

数据量：1.5 字节/像素（Y 1 + UV 共 0.5）

关键：U、V 的分辨率是 Y 的 1/4（宽高各一半）。

图示（以 4×4 为例）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Y 平面 (4×4 = 16 个 Y):
┌────┬────┬────┬────┐
│Y00 │Y10 │Y20 │Y30 │
├────┼────┼────┼────┤
│Y01 │Y11 │Y21 │Y31 │
├────┼────┼────┼────┤
│Y02 │Y12 │Y22 │Y32 │
├────┼────┼────┼────┤
│Y03 │Y13 │Y23 │Y33 │
└────┴────┴────┴────┘

U/V 平面 (2×2 = 4 组):
┌────┬────┐
│U0V0│U2V2│   ← 对应 Y 的左上 2×2 和右上 2×2
├────┼────┤
│U1V1│U3V3│   ← 对应 Y 的左下 2×2 和右下 2×2
└────┴────┘

六、YUYV —— USB 摄像头最常见格式

YUYV（也叫 YUY2，FourCC 代码 YUYV / YUY2）是 YUV422 的一种 packed（打包）排布。

  • 采样格式：YUV422（色度水平减半）
  • 内存排布：packed（Y、U、V 交错，不分区）
  • 数据量：2 字节/像素

核心规则：每 2 个水平相邻像素，共用一组 U、V，按 Y0 U Y1 V 的顺序打包。

1
2
3
字节序:  Y0  U0  Y1  V0  |  Y2  U2  Y3  V2  |  Y4  U4  Y5  V4  | ...
像素:    ├─ 像素0 ─┤├─ 像素1 ─┤
         └──── 共用 U0 V0 ────┘

关键点：

  • 每 4 个字节表示 2 个像素
  • 第 1 字节：像素 0 的 Y
  • 第 2 字节：像素 0/1 共用的 U
  • 第 3 字节：像素 1 的 Y
  • 第 4 字节：像素 0/1 共用的 V

图示（一行 8 像素）：

1
2
3
内存:  Y0 U0 Y1 V0  Y2 U2 Y3 V2  Y4 U4 Y5 V4  Y6 U6 Y7 V6
       └──像素0,1──┘ └──像素2,3──┘ └──像素4,5──┘ └──像素6,7──┘
       └─共用U0V0─┘  └─共用U2V2─┘  └─共用U4V4─┘  └─共用U6V6─┘

七、NV12 —— 视频行业事实标准

定义：NV12 是 YUV420SP 的一种，属于"半平面（semi-planar）"格式。

内存布局：

1
2
3
[ Y 平面：W×H 字节 ]
[ UV 交错平面：(W/2)×(H/2)×2 字节 ]
   U0 V0 U1 V1 U2 V2 ...

UV 平面的 strides, width 与 Y 平面一样长，但 height 仅为 Y 平面的一半。因此一个像素 12 bits，图示（以 4×4 为例）：

1
2
3
4
5
6
7
Y Y Y Y
Y Y Y Y
Y Y Y Y
Y Y Y Y
---------
U V U V
U V U V

对比其他 YUV420：

格式 排布 特点
I420 (YU12) Y + U平面 + V平面 三平面
YV12 Y + V平面 + U平面 三平面
NV12 Y + UV交错 两平面（半平面）
NV21 Y + VU交错 两平面，Android 相机常用

为什么用 NV12：

  • GPU/硬件编解码器友好（UV 交错连续，便于硬件读取）
  • 内存对齐简单
  • Android Camera、Intel Media SDK、很多 ISP 输出默认格式

优点：硬件友好、省带宽
缺点：仍是 YUV 家族，需转换才能显示

NV21 与 NV12 唯一区别：

1
2
3
4
5
# NV12
UV UV UV

# NV21
VU VU VU

八、MJPEG —— 运动 JPEG

为什么需要 MJPEG？

1080P@30FPS：

YUYV 需要带宽约为 124MB/s，USB2.0 无法承载。

而 MJPEG 只需要 10~30MB/s。

定义：把视频的每一帧都独立用 JPEG 压缩，然后把这些 JPEG 帧串起来传输/存储。

结构：

1
[JPEG帧1][JPEG帧2][JPEG帧3]...

关键特征：

  • 帧内压缩：每帧独立，不依赖前后帧
  • 有损压缩：压缩率高（可到 1/10~1/20）
  • 可直接解码显示：每帧都是完整图片

对比其他视频编码：

特性 MJPEG H.264/H.265
压缩方式 仅帧内 帧内+帧间
压缩率 中 高
延迟 低 较高
随机访问 任意帧可解 需关键帧
计算复杂度 低 高
带宽 大 小

优点：低延迟、实现简单、每帧独立、硬件要求低
缺点：压缩率不如 H.264，带宽/存储消耗大

典型场景：USB 摄像头、网络摄像头、工业相机、无人机图传、视频监控（低延迟场景）

九、H.264/H.265

需要注意的是，H.264 和 H.265 是视频压缩编码标准，和前面的 RAW/RGB/YUV/NV12/MJPEG 属于完全不同的层次——前面那些是像素格式，H.264/H.265 是压缩编码格式。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
┌─────────────────────────────────────────────┐
│  像素格式层（未压缩 / 原始表示）              │
│  RAW → RGB → YUV → NV12 / YUYV / I420 ...   │
└─────────────────────────────────────────────┘
                    │
                    ▼
┌─────────────────────────────────────────────┐
│  压缩编码层（降低码率）                       │
│  MJPEG（帧内）  H.264  H.265  VP9  AV1 ...   │
└─────────────────────────────────────────────┘
                    │
                    ▼
┌─────────────────────────────────────────────┐
│  封装层（容器）                               │
│  MP4  MKV  TS  FLV  RTP ...                  │
└─────────────────────────────────────────────┘

关键点：

  • YUV/NV12 是编码器的输入
  • H.264/H.265 是编码器的输出（压缩码流）
  • MP4 等是容器，里面装 H.264/H.265 码流

原始 YUV420 数据量太大：

分辨率 帧率 YUV420 码率
720p 30 ~220 Mbps
1080p 30 ~500 Mbps
4K 60 ~2000 Mbps

而实际网络/存储需求：

  • 在线视频：几 Mbps
  • 蓝光：几十 Mbps
  • 视频通话：几百 kbps

压缩比需要 100~1000 倍。

9.1 H.264

全称：H.264 / MPEG-4 AVC（Advanced Video Coding）
发布：2003 年（ITU-T + ISO/IEC 联合）
别名：AVC、MPEG-4 Part 10

  1. 核心框架
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
输入帧 (YUV420)
   │
   ▼
┌──────────────┐
│ 帧内/帧间预测 │ ← 运动估计、参考帧
└──────────────┘
   │
   ▼
┌──────────────┐
│ 残差         │ = 原帧 - 预测帧
└──────────────┘
   │
   ▼
┌──────────────┐
│ 变换 (DCT)   │ 4×4 / 8×8 整数变换
└──────────────┘
   │
   ▼
┌──────────────┐
│ 量化         │ 有损，压缩主要来源
└──────────────┘
   │
   ▼
┌──────────────┐
│ 熵编码       │ CABAC / CAVLC
└──────────────┘
   │
   ▼
H.264 码流
  1. 关键技术

① 帧类型

类型 说明
I 帧 帧内编码，独立可解，关键帧
P 帧 前向预测，参考前面的帧
B 帧 双向预测，参考前后帧

② 宏块（Macroblock）

  • H.264 基本单元是 16×16 宏块
  • 可细分到 16×16、16×8、8×16、8×8、8×4、4×4

③ 运动估计与补偿

  • 在参考帧里找最匹配的块
  • 记录运动矢量（MV），而非像素本身
  • 支持 1/4 像素精度

④ 变换与量化

  • 4×4 / 8×8 整数 DCT
  • 量化步长 QP（0~51），越大压缩越狠、画质越差

⑤ 熵编码

  • CAVLC：上下文自适应变长编码，简单
  • CABAC：上下文自适应二进制算术编码，压缩率高 10~15%，但慢

⑥ 环路滤波

  • 去块滤波（Deblocking Filter）
  • 消除块效应
  1. Profile 与 Level
Profile 用途
Baseline 视频通话、低延迟
Main 标清/高清广播
High 蓝光、高清存储
High 10 10bit
High 4:4:4 专业

Level：限制分辨率、码率、宏块数等（如 Level 4.1 支持 1080p30）

  1. 优缺点

优点：

  • 压缩率高（比 MPEG-2 高 2~3 倍）
  • 兼容性极好，几乎所有设备支持
  • 硬件编解码成熟

缺点：

  • 相比 H.265 压缩率低
  • 4K/8K 下码率仍偏高

9.2 H.265

全称：H.265 / HEVC（High Efficiency Video Coding）
发布：2013 年
目标：在相同画质下，码率比 H.264 降低 50%

  1. 相对 H.264 的改进
方面 H.264 H.265
基本单元 16×16 宏块 CTU 最大 64×64
块划分 固定几种 四叉树灵活划分
变换 4×4 / 8×8 4×4 ~ 32×32
帧内预测 9 种方向 35 种方向
运动补偿 1/4 像素 1/4 像素 + 更多模式
熵编码 CABAC/CAVLC 仅 CABAC（改进版）
并行处理 有限 Tile、WPP
环路滤波 Deblocking Deblocking + SAO
  1. 关键技术

① CTU（Coding Tree Unit）

  • 最大 64×64
  • 用四叉树递归划分到 8×8
  • 大块适合平坦区，小块适合细节区

② 35 种帧内预测方向

  • H.264 只有 9 种
  • 更精确的方向预测 → 残差更小

③ SAO（Sample Adaptive Offset）

  • 在去块滤波后，逐像素补偿
  • 减少振铃效应，提升画质

④ WPP / Tile 并行

  • Wavefront Parallel Processing
  • 多核并行编码/解码
  1. Profile 与 Level
Profile 用途
Main 8bit 4:2:0
Main 10 10bit 4:2:0（HDR）
Main Still Picture 单帧图像
Main 4:4:4 专业
  1. 优缺点

优点：

  • 压缩率比 H.264 高 50%
  • 支持 4K/8K、HDR、10bit
  • 适合带宽受限场景

缺点：

  • 专利授权复杂（多个专利池）
  • 编码复杂度高（比 H.264 高 2~10 倍）
  • 老旧设备不支持
  • 浏览器支持不如 H.264 广泛

十、常见格式数据量对比

以 1920×1080 为例：

格式 每像素占用 单帧大小
RGB888 3 Byte 6.22 MB
YUYV 2 Byte 4.15 MB
NV12 1.5 Byte 3.11 MB
MJPEG 压缩后 0.1~1 MB
