CUDA（二）：内存模型

一、概述

GPU 的计算能力极强——一块 A100 的峰值算力为 312 TFLOPS（FP16，Tensor Core 含稀疏加速），但它的显存带宽只有约 2 TB/s。做一道简单的算术：一次浮点乘加（FMA）需要读 2 个 float（8 Bytes）产生 2 个 FLOP，那么 2 TB/s 带宽最多喂饱 500 GFLOPS 的计算——不到峰值算力的 0.2%。

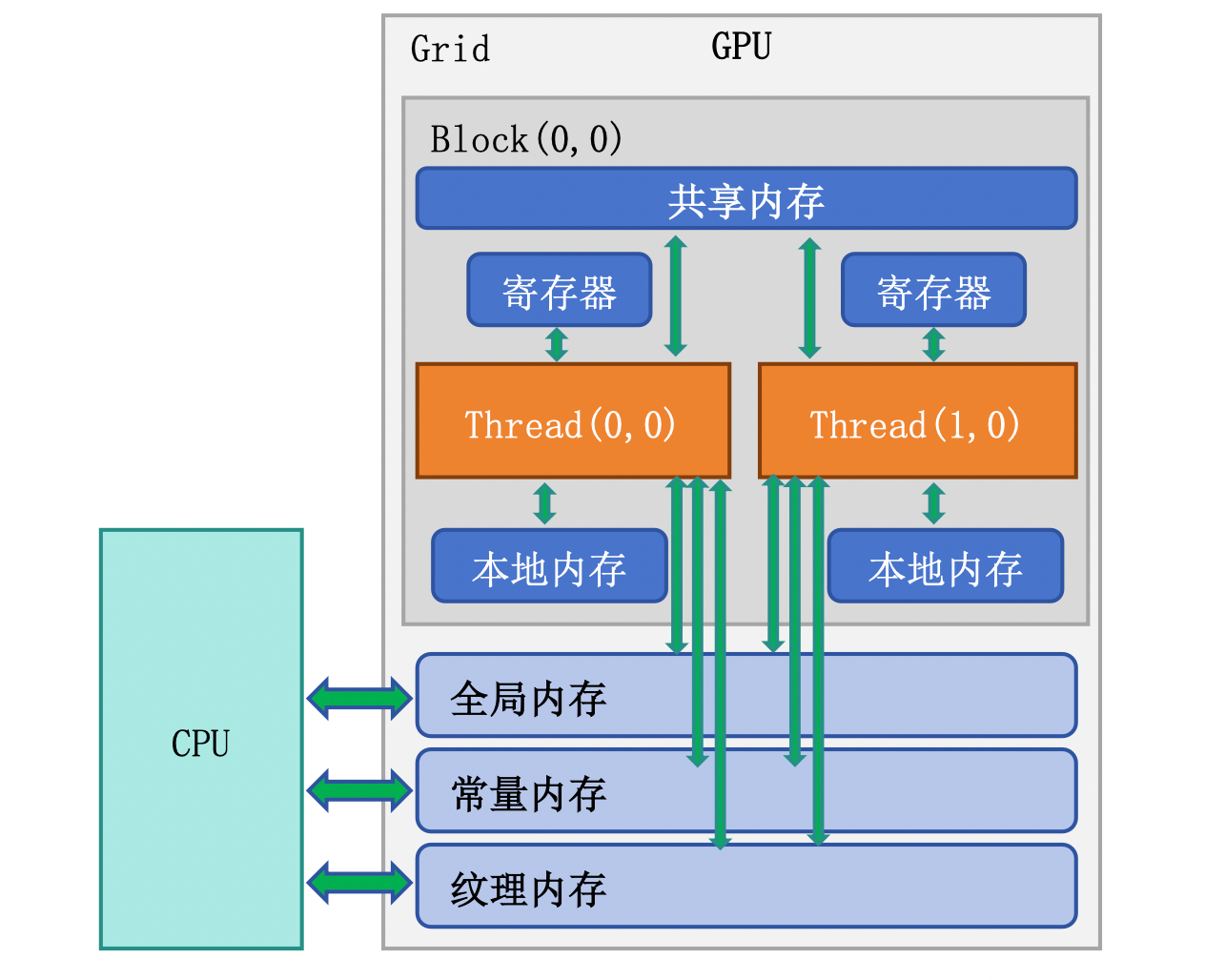

这意味着：绝大多数 Kernel 的性能瓶颈不是计算，而是内存访问。理解 CUDA 的多层内存层次，学会把数据放在”离计算最近的地方”。

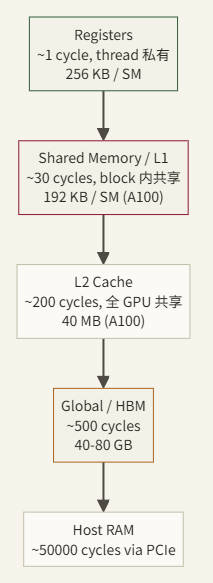

内存类型	位置	容量	延迟	带宽	作用域	生命周期
寄存器	SM 芯片上	~256KB/SM	1 cycle	最高	单线程	线程生命周期
共享内存	SM 芯片上	48~228KB/SM（因架构而异）	~20 cycles	~19 TB/s	Block 内	Block 生命周期
L1 Cache	SM 芯片上	128~256KB/SM	~30 cycles	~19 TB/s	自动	自动管理
L2 Cache	GPU 芯片上	6~50MB	~200 cycles	~5 TB/s	所有 SM	自动管理
全局内存 (HBM)	芯片外	16~80GB	~400 cycles	1~3.4 TB/s	全局	应用生命周期
常量内存	芯片外+缓存	64KB	1~400 cycles	有缓存时极高	全局只读	应用生命周期

二、全局内存

全局内存（Global Memory）是 GPU 的”主存”，对应物理上的 HBM（高带宽内存）。它容量最大但延迟最高，是 CPU-GPU 数据交换的枢纽。

// 分配设备内存
float* d_data;
size_t size = N * sizeof(float);
cudaMalloc(&d_data, size);

// Host → Device 传输
cudaMemcpy(d_data, h_data, size, cudaMemcpyHostToDevice);

// Device → Host 传输
cudaMemcpy(h_result, d_data, size, cudaMemcpyDeviceToHost);

// 释放设备内存
cudaFree(d_data);

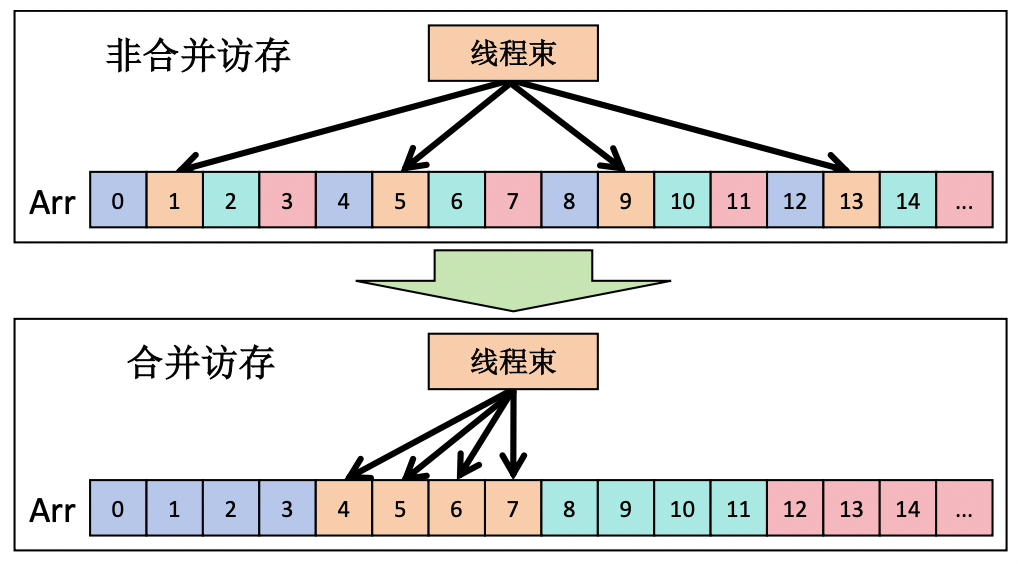

全局内存的访问效率取决于一个 Warp 内 32 个线程的访问模式是否连续对齐。GPU 以 32B/64B/128B 的粒度从全局内存取数据（一次”事务”），如果 Warp 内线程访问的地址连续，一次事务就能满足所有线程——这就是合并访问。

// ✅ 合并访问：连续线程访问连续地址
// Thread 0 → data[0], Thread 1 → data[1], ...
float val = data[threadIdx.x + blockIdx.x * blockDim.x];

// ❌ 跨步访问：效率低
// Thread 0 → data[0], Thread 1 → data[stride], ...
float val = data[(threadIdx.x + blockIdx.x * blockDim.x) * stride];

在设计数据结构时，优先选择 Structure of Arrays (SoA) 而非 Array of Structures (AoS)，因为 SoA 更容易实现合并访问。

// ❌ AoS（Array of Structures）— 相邻线程访问不连续
struct Particle {
    float x, y, z;
    float vx, vy, vz;
};
Particle particles[N];
// Thread i 访问 particles[i].x → 间隔 sizeof(Particle) = 24 bytes

// ✅ SoA（Structure of Arrays）— 相邻线程访问连续
struct Particles {
    float x[N], y[N], z[N];
    float vx[N], vy[N], vz[N];
};
Particles p;
// Thread i 访问 p.x[i] → 间隔 sizeof(float) = 4 bytes，完美合并

三、共享内存

共享内存（Shared Memory）位于 SM 芯片上，48~228KB/SM（因架构而异），是 Block 内所有线程共享的高速暂存。把它想象成一个团队的白板——团队成员都可以快速读写，但其他团队看不到。

静态声明：

__global__ void sharedMemDemo(float* input, float* output, int N) {
    // 静态声明：编译时确定大小
    __shared__ float tile[256];

    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    if (idx < N) {
        // 将全局内存数据加载到共享内存
        tile[threadIdx.x] = input[idx];

        // 同步：确保所有线程都完成加载
        __syncthreads();

        // 现在可以安全地访问 tile 中其他线程加载的数据
        int partner = blockDim.x - 1 - threadIdx.x;
        output[idx] = tile[partner];
    }
}
Copy

动态声明：

// 动态声明：运行时确定大小
__global__ void dynamicSharedMem(float* data, int N) {
    extern __shared__ float sharedData[];  // 大小在启动时指定

    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    if (idx < N) {
        sharedData[threadIdx.x] = data[idx];
    }
    __syncthreads();
    // ...
}

// 启动时通过第三个参数指定动态共享内存大小
int sharedMemSize = blockSize * sizeof(float);
dynamicSharedMem<<<grid, block, sharedMemSize>>>(data, N);

共享内存被划分为 32 个 Bank（对应 32 个 Warp 线程），每个 Bank 宽度为 4 bytes。当一个 Warp 中多个线程同时访问同一个 Bank 的不同地址时，访问必须串行化——这就是 Bank Conflict。

Bank 编号 = (地址 / 4 bytes) % 32

// ✅ 无 Bank Conflict：每个线程访问不同 Bank
float val = shared[threadIdx.x];         // 线程 i → Bank i

// ❌ 2-way Bank Conflict：步长为 2，线程 0 和 16 冲突
float val = shared[threadIdx.x * 2];     // 线程 0 → Bank 0, 线程 16 → Bank 0

// ✅ 广播无冲突：所有线程读同一地址
float val = shared[0];                   // 广播，无冲突

对于矩阵转置等场景，经典方法是添加 padding：

// 原始：2D 共享内存，列访问时会有 Bank Conflict
__shared__ float tile[32][32];

// 优化：加 1 列 padding，错开 Bank 对齐
__shared__ float tile[32][32 + 1];  // 33 列

现代 GPU（sm_80+）的 L1 Cache 和共享内存共享同一块物理 SRAM，可以通过 API 配置比例：

// 优先分配更多共享内存（最大 164KB on A100）
cudaFuncSetAttribute(myKernel,
    cudaFuncAttributeMaxDynamicSharedMemorySize, 164 * 1024);

// 设置 L1/Shared Memory 偏好
cudaFuncSetCacheConfig(myKernel, cudaFuncCachePreferShared);

为什么可以通过 padding 消除 bank conflict？

共享内存被划分成 32 个 bank（和 warp 大小一致），每个 bank 宽 4 字节。

地址到 bank 的映射：bank = (地址 / 4) % 32，也就是按 4 字节为单位，第 i 个字（word）落在第 i % 32 个 bank。
一个 warp 的 32 个线程同时访问共享内存时：
- 如果每个线程访问的地址落在不同 bank → 1 次事务完成（无冲突）
- 如果多个线程访问同一个 bank 的不同地址 → 这些访问必须串行化（bank conflict），性能成倍下降
- 如果多个线程访问同一个 bank 的同一地址 → 广播（broadcast），不算冲突

不用 padding 时 tile[32][32] 的问题

考虑 float tile[32][32]，行优先存储，tile[row][col] 的线性索引是：

1 2	`index = row * 32 + col bank = (row * 32 + col) % 32 = col % 32`

也就是 bank 只取决于 col，与 row 无关。现在假设 warp 的 32 个线程要按列访问，即：

1	`tile[ty][k] // 固定的 k，ty = 0..31`

线程 ty=0 访问 tile[0][k] → bank = k
线程 ty=1 访问 tile[1][k] → bank = k
线程 ty=2 访问 tile[2][k] → bank = k
……

所有 32 个线程都落在同一个 bank k，但地址不同 → 32 路 bank conflict，访问被串行化 32 次，性能暴跌。

这正是 tiled matmul 里 As[ty][k]（ty 变化、k 固定）这种按列读取时的典型场景。

加上 padding 后 tile[32][33]

把列数从 32 改成 33（多一个 padding 元素），存储布局变了：

index = row * 33 + col
bank  = (row * 33 + col) % 32
      = (row * 33 + col) % 32
      = (row * (32 + 1) + col) % 32
      = (row + col) % 32      // 因为 row*32 % 32 = 0

现在 bank 取决于 (row + col) % 32，row 会参与影响 bank。再看刚才的按列访问 tile[ty][k]，ty = 0…31，k 固定：

线程 ty=0：bank = (0 + k) % 32
线程 ty=1：bank = (1 + k) % 32
线程 ty=2：bank = (2 + k) % 32
……
线程 ty=31：bank = (31 + k) % 32

32 个线程正好落在 32 个不同的 bank 上，一一对应，无冲突，一个事务完成。

四、常量内存

常量内存（Constant Memory）是一块 64KB 的只读全局内存区域，配有专用的常量缓存。当 Warp 内所有线程读取同一地址时，一次缓存读取就能广播给 32 个线程。

// 在全局作用域声明常量内存
__constant__ float coefficients[256];

// 主机端拷贝数据到常量内存
float h_coeff[256];
// ... 填充 h_coeff ...
cudaMemcpyToSymbol(coefficients, h_coeff, sizeof(h_coeff));

// Kernel 中直接读取（像全局变量一样）
__global__ void applyFilter(float* data, float* output, int N) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    if (idx < N) {
        float result = 0.0f;
        for (int i = 0; i < 256; i++) {
            result += data[idx + i] * coefficients[i];  // 所有线程读同一个 coefficients[i]
        }
        output[idx] = result;
    }
}

适合常量内存	不适合常量内存
所有线程读相同值（卷积核、系数表）	每个线程读不同地址
数据量 ≤ 64KB	数据量超过 64KB
数据在 Kernel 执行期间不变	数据需要被 GPU 修改

关键点：如果 Warp 内不同线程访问常量内存的不同地址，访问会被串行化为 32 次读取，性能反而比全局内存更差。

五、纹理内存

纹理内存（Texture Memory）通过专用的纹理缓存访问全局内存，它针对二维空间局部性做了优化。在深度学习时代，纹理内存使用较少，但在图像处理和某些插值场景中仍有价值。

在 CUDA 12+ 中，L1/L2 缓存的优化已经覆盖了大部分纹理内存的使用场景。对于新代码，建议：

规则访问模式 → 直接使用全局内存 + L1 缓存
只读数据 → 使用 __ldg() 内置函数走只读缓存路径
需要硬件插值 → 仍然使用纹理

1 2	`// __ldg() 走只读缓存路径，无需配置纹理对象 float val = __ldg(&input[idx]);`

六、统一内存

统一内存（Unified Memory）是 CUDA 6.0 引入的编程抽象——它提供一个单一地址空间，CPU 和 GPU 都可以通过相同的指针访问数据，系统自动在两者之间迁移页面。

// 分配统一内存
float* data;
cudaMallocManaged(&data, N * sizeof(float));

// CPU 端初始化——直接用指针
for (int i = 0; i < N; i++) {
    data[i] = (float)i;
}

// GPU 端计算——同一个指针
myKernel<<<grid, block>>>(data, N);
cudaDeviceSynchronize();

// CPU 端读取结果——还是同一个指针
printf("Result: %f\n", data[0]);

// 释放
cudaFree(data);

统一内存的背后是操作系统级别的按需页面迁移：

CPU 首次写入时，页面驻留在系统内存
GPU Kernel 访问时触发缺页中断，驱动将页面迁移到显存
Kernel 执行完后 CPU 再次访问，页面迁回系统内存

自动按需迁移有延迟开销，可以通过预取（Prefetch）提前触发迁移：

// 在 Kernel 启动前，预取数据到 GPU
int device;
cudaGetDevice(&device);
cudaMemPrefetchAsync(data, N * sizeof(float), device);

myKernel<<<grid, block>>>(data, N);
cudaDeviceSynchronize();

// Kernel 完成后，预取结果到 CPU
cudaMemPrefetchAsync(data, N * sizeof(float), cudaCpuDeviceId);

适合统一内存	不适合统一内存
原型开发和快速迭代	极致性能要求的生产代码
CPU/GPU 交替访问的复杂数据结构	大块数据的单向传输
链表、树等指针结构	简单的输入→计算→输出模式
不确定 GPU 会访问哪些数据	明确知道数据使用模式

注意：统一内存简化了编程但可能牺牲性能。对于性能敏感的代码，显式使用 cudaMemcpy 通常比统一内存快，因为你可以精确控制数据传输时机并与计算重叠。

七、寄存器与局部内存

寄存器是每个线程私有的最快存储。Kernel 中的局部变量默认存放在寄存器中：

__global__ void compute(float* data, int N) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;  // 存在寄存器
    float temp = 0.0f;                                // 存在寄存器
    float acc = 0.0f;                                 // 存在寄存器

    for (int i = 0; i < 10; i++) {
        temp = data[idx + i * N];
        acc += temp * temp;
    }
    data[idx] = acc;
}

每个 SM 的寄存器总量有限（如 A100 为 65536 个 32-bit 寄存器/SM）。当一个线程使用的寄存器超过 SM 能分配给它的数量时，多出的变量会”溢出”到局部内存（实际是全局内存的一块区域，有 L1/L2 缓存加速但延迟仍然高）。

# 查看 Kernel 的寄存器用量
nvcc --ptxas-options=-v mykernel.cu
# ptxas info: Used 48 registers, 0 bytes smem

# 限制最大寄存器数（可能导致溢出但提高占用率）
nvcc --maxrregcount=32 mykernel.cu

推荐做法	不推荐做法
复用临时变量	声明大量独立变量
循环展开适度（`#pragma unroll`）	展开因子过大导致寄存器爆炸
用 `--ptxas-options=-v` 监控	盲目追求零溢出

注意：寄存器使用是一个权衡——用更多寄存器可以减少计算中的内存访问，但也会降低 SM 上能同时驻留的 Warp 数量（降低占用率）。需要根据具体 Kernel 找平衡点。

八、总结

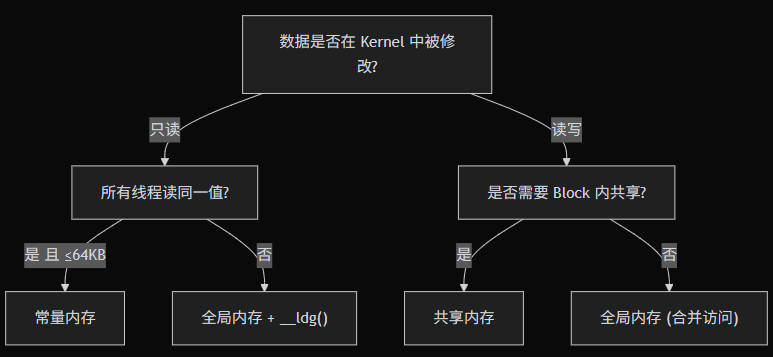

需求	首选方案	次选方案
Block 内线程间数据交换	共享内存 + `__syncthreads()`	Warp Shuffle（同 Warp 内）
全局只读广播	常量内存	`__ldg()`
大数组逐元素处理	全局内存（合并访问）	—
局部累加器/计数器	寄存器	—
复杂数据结构快速原型	统一内存	—
减少全局内存事务	Tiling + 共享内存	L1 缓存
