CUDA（一）：编程模型

一、CUDA：用于异构计算的平台

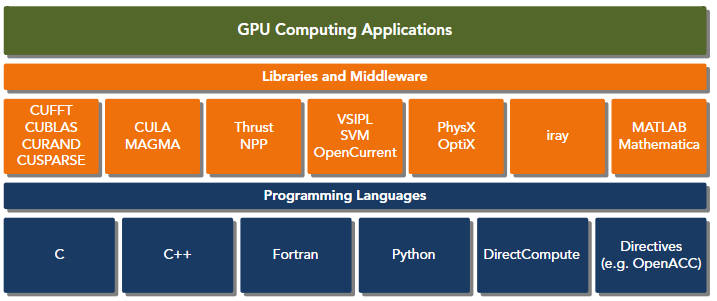

CUDA 是一种通用的并行计算平台和编程模型，它利用 NVIDIA GPU 上的并行计算能力，以更高效的方式解决复杂的计算问题。通过使用 CUDA，你可以像使用中央处理器那样，直接对 GPU 进行计算操作。

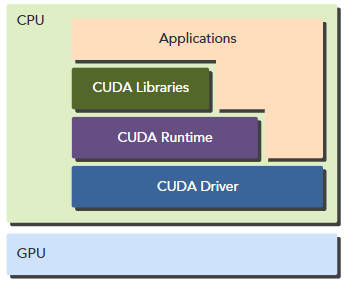

CUDA 提供了两种用于管理 GPU 设备以及组织线程的 API 级别，如下图所示：

CUDA Driver API
CUDA Runtime API

驱动程序 API 是一种低级别的接口，编程起来相对较为困难。不过，它提供了对 GPU 设备使用的更多控制能力。而运行时 API 则是一种更高级别的接口，建立在低级的驱动程序 API 之上。运行时 API 的每个函数都会被分解成更基本的操作，然后交给驱动程序 API 执行。

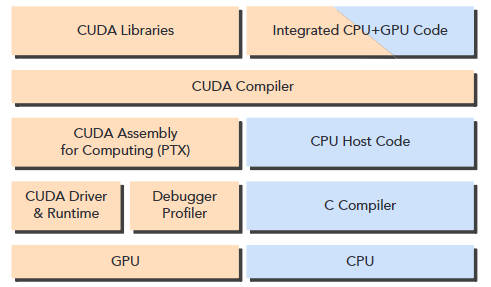

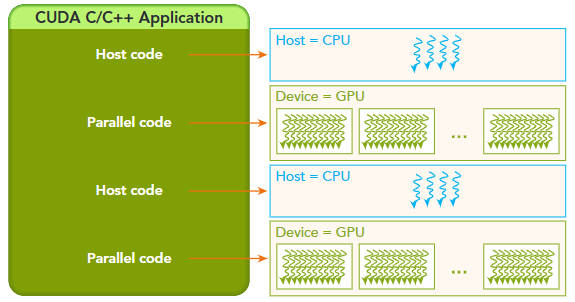

一个 CUDA 程序由以下两部分组合而成：

host code 运行在 CPU 上
device code 运行在 GPU 上

二、CUDA 编程模型

CUDA 程序的典型处理流程遵循以下模式：

将数据从 CPU 内存复制到 GPU 内存中。
调用内核来处理存储在 GPU 内存中的数据。
将数据从 GPU 内存复制回 CPU 内存。

2.1 内存管理

CUDA 编程模型假设系统由主机和设备两部分组成，每部分都有独立的内存空间。内核函数是在设备内存中运行的。为了能够完全控制系统的行为并达到最佳性能，CUDA 运行时提供了一些功能，比如分配设备内存、释放设备内存，以及实现主机内存与设备内存之间的数据交换。下表列出了标准 C 语言函数及其对应的 CUDA C 语言函数，用于内存操作相关的工作。

standard C functions	CUDA functions
malloc	cudaMalloc
memcpy	cudaMemcpy
memset	cudaMemset
free	cudaFree

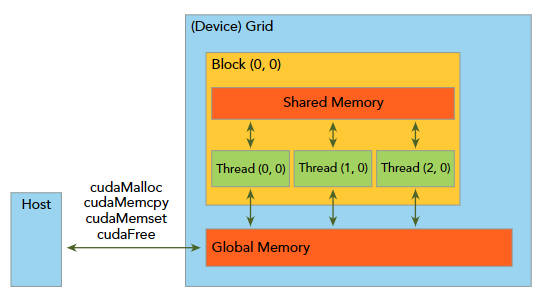

在 GPU 的内存层次结构中，两种最重要的内存类型分别是全局内存和共享内存。全局内存类似于 CPU 的系统内存，而共享内存则类似于 CPU 的缓存。不过，GPU 的共享内存可以通过 CUDA C 内核直接进行控制。

2.2 组织线程

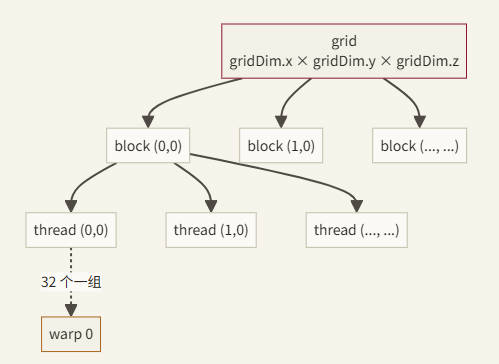

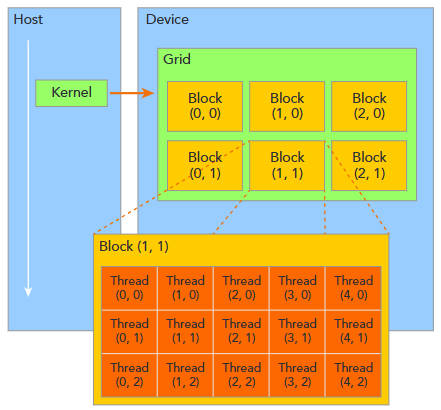

当内核函数从主机端被调用时，执行流程会转移到某个设备端。在该设备端，会生成大量的线程，每个线程都会执行内核函数所指定的指令。掌握如何组织这些线程是 CUDA 编程中的关键部分。CUDA 提供了线程层次结构的抽象机制，使得我们可以方便地组织线程。这种线程层次结构分为两级：线程块 (threads)和网格块 (grids)，如下图所示：

由单个内核启动的所有线程集合被称为“网格”。网格中的所有线程共享同一个全局内存空间。一个网格由多个线程块组成。一个线程块是指一组可以相互协作的线程。32 个线程为一组，组成一个 warp。

2.2.1 内置变量

...Dim 是规模（多大）→ 每个 thread 看到的都一样
...Idx 是编号（我是第几个）→ 每个 thread 不同
grid... 关于 block 数量；block... 关于 thread 数量
.x .y .z 是三个独立的维度（dim3 结构体的三个字段），如果只用 1D，.y 和 .z 都自动等于 1 或 0

这些线程通过以下两个独特的坐标来区分彼此：

blockIdx：网格内的块索引
threadIdx：块内线程的索引

该坐标变量的类型为 uint3，这是一种由 CUDA 内置的向量类型，从基本整数类型派生而来。它是一个结构体，包含三个无符号整数；分别可以通过字段 x、y 和 z 来访问其各个组成部分。

blockIdx.x
blockIdx.y
blockIdx.z
threadIdx.x
threadIdx.y
threadIdx.z

// 1D：处理向量
dim3 grid(256);        // 256 个 Block
dim3 block(256);       // 每个 Block 256 个线程

// 2D：处理图像/矩阵
dim3 grid(16, 16);     // 16x16 = 256 个 Block
dim3 block(16, 16);    // 每个 Block 16x16 = 256 个线程

// 3D：处理体数据
dim3 grid(8, 8, 8);    // 8x8x8 = 512 个 Block
dim3 block(8, 8, 4);   // 每个 Block 8x8x4 = 256 个线程

网格和块的尺寸由以下两个内置变量来决定：

1 2	`blockDim (block dimension, measured in threads) gridDim (grid dimension, measured in blocks)`

这些变量的类型为 dim3，这是一种基于 uint3 的整数向量类型，用于指定维度。当定义类型为 dim3 的变量时，任何未指定的组件都会被初始化为 1。在类型为 dim3 的变量中，可以通过其 x、y 和 z 字段分别访问每个组件，如下例所示：

1
2
3

blockDim.x
blockDim.y
blockDim.z

通常，网格被组织成一个二维的块数组，而每个块又被组织成一个三维的线程数组。

无论是网格还是块，都使用了 dim3 类型，该类型包含三个无符号整数字段。那些未使用的字段将被初始化为 1 并被忽略。

硬件限制：

限制项	最大值（Compute Capability ≥ 8.0）
Block 每维最大线程数	x:1024, y:1024, z:64
Block 内最大线程总数	1024
Grid 每维最大 Block 数	x:231−1231−1, y:65535, z:65535
每个 SM 最大活跃线程数	2048（sm_80）/ 1536（sm_89）
每个 SM 最大活跃 Block 数	16~32（取决于架构）

Block 内线程总数不能超过 1024，即 blockDim.x * blockDim.y * blockDim.z ≤ 1024

2.2.2 线程索引计算

2.2.2.1 1D

最常用的模式——将线程映射到一维数组：

// 全局线程 ID = Block 编号 × Block 大小 + Block 内线程编号
int gid = blockIdx.x * blockDim.x + threadIdx.x;
//        ─────────────────────────   ───────────
//        前面有几个 block × 每个多大   再加上 block 内的位置
//        (= 前面已经"用掉"几个 gid)    (我在 block 内排第几)

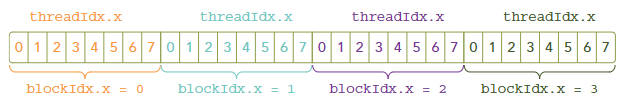

下图是 <<<4, 8>>> 启动后 32 个 thread 的排布：

block 0:  [T0  T1  T2  T3  T4  T5  T6  T7]   ← blockIdx.x=0
block 1:  [T0  T1  T2  T3  T4  T5  T6  T7]   ← blockIdx.x=1
block 2:  [T0  T1  T2  T3  T4  T5  T6  T7]   ← blockIdx.x=2
block 3:  [T0  T1  T2  T3  T4  T5  T6  T7]   ← blockIdx.x=3
           ↑                           ↑
           threadIdx.x=0               threadIdx.x=7

2.2.2.2 2D

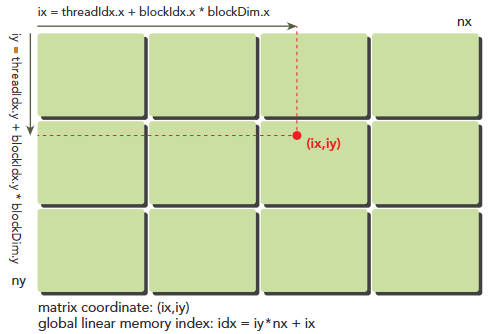

1D 也能处理矩阵（手动 row×cols+col 算），但 2D 让坐标自动浮现。维度只影响内置变量怎么编号，硬件并不在乎。处理矩阵时，通常使用 2D Grid 和 2D Block：

int col = blockIdx.x * blockDim.x + threadIdx.x;
int row = blockIdx.y * blockDim.y + threadIdx.y;

// 转换为一维线性索引（行主序）
int linearIdx = row * width + col;

dim3 block(16, 16);                       // 每 block 16×16 = 256 thread
dim3 grid((N + 15) / 16, (M + 15) / 16);  // 多少 block 才能盖住 M×N 矩阵
my_kernel<<<grid, block>>>(...);

// 在 kernel 内:
// gridDim.x = (N+15)/16,  gridDim.y = (M+15)/16
// blockDim.x = 16,        blockDim.y = 16
// blockIdx.x ∈ [0, gridDim.x),  blockIdx.y ∈ [0, gridDim.y)
// threadIdx.x ∈ [0, 16),        threadIdx.y ∈ [0, 16)

下图是一个 grid（2×2 个 block，每 block 是 2×2 thread，共 16 thread）的排布。每个小方格是一个 thread：

           blockIdx.x=0           blockIdx.x=1
         ┌─────┬─────┐         ┌─────┬─────┐
blockIdx │tx=0 │tx=1 │         │tx=0 │tx=1 │   ← threadIdx 是 block 内坐标
 .y=0    │ty=0 │ty=0 │         │ty=0 │ty=0 │
         ├─────┼─────┤         ├─────┼─────┤
         │tx=0 │tx=1 │         │tx=0 │tx=1 │
         │ty=1 │ty=1 │         │ty=1 │ty=1 │
         └─────┴─────┘         └─────┴─────┘
         ┌─────┬─────┐         ┌─────┬─────┐
blockIdx │ ...                                │   ← y=1 的两个 block
 .y=1    │
         └─────┴─────┘         └─────┴─────┘

全局坐标 (col, row) 想要的是:
(0,0) (1,0) | (2,0) (3,0)
(0,1) (1,1) | (2,1) (3,1)
─────────────────────────
(0,2) (1,2) | (2,2) (3,2)
(0,3) (1,3) | (2,3) (3,3)

**x ↔ col、y ↔ row 会影响访存。**warp 按 threadIdx.x 变化最快的方式打包 lane。让 .x 走 col，可让同一 warp 访问同一行的相邻列；反过来通常会产生更多 memory transactions。

(row, col) → 一维内存索引

关键认知：C/C++ 里的二维数组在内存中是一维存储的，按行优先顺序排：先把第 0 行全部存完，再存第 1 行……

矩阵 A (M=3 行, N=4 列):
     列: 0   1   2   3
行 0:    A00 A01 A02 A03
行 1:    A10 A11 A12 A13
行 2:    A20 A21 A22 A23

在内存里实际是一个长度 12 的数组:
idx:    0   1   2   3   4   5   6   7   8   9   10  11
flat:  A00 A01 A02 A03 A10 A11 A12 A13 A20 A21 A22 A23
       └─── 行 0 ───┘ └─── 行 1 ───┘ └─── 行 2 ───┘copy

所以 (row, col) → idx 的公式：

int idx = row * cols + col;
//        ─────────   ───
//        跳过前 row    再加本行内
//        整行 (每行     的列位置
//        cols 个元素)copy

具体例子（M=3 行 N=4 列）：

(row, col)	idx = row × 4 + col	对应元素
(0, 0)	0	A00
(0, 3)	3	A03
(1, 0)	4	A10
(2, 3)	11	A23

2.2.2.3 3D

3D 用于体数据——比如视频 (帧, 高, 宽)、医学 CT (深度, 高, 宽)、3D 卷积。约定：

x ↔ W (width，宽度，最快变化的维度)
y ↔ H (height，高度)
z ↔ D (depth，深度，最慢变化的维度)

// kernel 内三个全局坐标
int x = blockIdx.x * blockDim.x + threadIdx.x;   // 0 .. W-1
int y = blockIdx.y * blockDim.y + threadIdx.y;   // 0 .. H-1
int z = blockIdx.z * blockDim.z + threadIdx.z;   // 0 .. D-1copy

三维 row-major 内存布局——按 z 最慢、y 居中、x 最快变化的顺序排：

体数据 shape = (D=2, H=3, W=4) 共 24 个元素

z=0 层 (3×4):              z=1 层 (3×4):
  V[0,0,0] V[0,0,1] ...     V[1,0,0] V[1,0,1] ...
  V[0,1,0] V[0,1,1] ...     V[1,1,0] ...
  V[0,2,0] ...              V[1,2,0] ...

内存里:
idx:     0..3      4..7      8..11   |  12..15    16..19    20..23
flat:  z=0,y=0 |  z=0,y=1 |  z=0,y=2 | z=1,y=0 | z=1,y=1 | z=1,y=2
       └────── z=0 整层 (H*W=12) ────┘ └────── z=1 整层 ──────┘copy
int idx = (z * H + y) * W + x;
//      = z * (H * W) + y * W + x;
//        ──────────   ─────   ─
//        跳过 z 整层    跳过    本行内
//        (每层 H*W      本层    x 列
//         个元素)       内 y 行
//                       (每行 W
//                        个元素)copy

具体例子 (D=2, H=3, W=4)：

(z, y, x)	idx 计算	idx
(0, 0, 0)	(0×3+0)×4 + 0	0
(0, 2, 3)	(0×3+2)×4 + 3	11
(1, 0, 0)	(1×3+0)×4 + 0	12
(1, 2, 3)	(1×3+2)×4 + 3	23

总结：

不论几维，多维数组在 row-major 内存里的索引公式都是**“从最慢变的维度向最快变的维度逐层乘进去”**：
1
2
shape = (d_0, d_1, d_2, ..., d_n)  // d_0 最慢, d_n 最快
idx   = (((i_0 * d_1 + i_1) * d_2 + i_2) * d_3 + ... ) * d_n + i_ncopy
1D / 2D / 3D 都是这个公式的特例：
1
2
3
4
1D: idx = i
2D: idx = i * cols + j               = (i) * cols + j
3D: idx = (z * H + y) * W + x        = ((z) * H + y) * W + x
4D: idx = ((b * D + z) * H + y) * W + x   // 多了 batch 维度

2.2.2.4 Grid-stride Loop 模式

当数据量大于线程总数时，使用循环让每个线程处理多个元素：

__global__ void processLargeArray(float* data, int N) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    int stride = blockDim.x * gridDim.x;  // 总线程数

    // 每个线程以 stride 为步长遍历
    for (int i = idx; i < N; i += stride) {
        data[i] = data[i] * 2.0f;
    }
}

2.3 核函数（Kernel）

2.3.1 基本语法

CUDA 核调用是 C 函数语法的一种直接扩展，它通过在尖括号中嵌入内核的执行配置来实现这一功能。

1	`kernel<<<gridDim, blockDim, sharedMemBytes, stream>>>(args...);`

参数	类型	必填	说明
`gridDim`	`dim3` 或 `int`	是	Grid 中 Block 的数量
`blockDim`	`dim3` 或 `int`	是	每个 Block 中线程的数量
`sharedMemBytes`	`size_t`	否	动态共享内存大小（默认 0）
`stream`	`cudaStream_t`	否	执行流（默认 0，即默认流）

属于同一块内的线程可以轻松地进行相互通信，而属于不同块的线程则无法协作。对于某个具体问题，你可以使用不同的网格和块布局来组织线程。例如，假设你有 32 个数据元素需要处理，那么你可以将 8 个元素分成一个块，然后同时运行四个这样的块。

1	`kernel_name<<<4, 8>>>(argument list);`

如果你将所有 32 个元素组合成一个块，那么就会得到这样一个单个的块：

1	`kernel_name<<<1, 32>>>(argument list);`

如果你让每个块只包含一个元素，那么就会得到 32 个块，如下所示：

1	`kernel_name<<<32, 1>>>(argument list);`

内核调用的过程是与主机线程异步进行的。当内核被调用后，控制权会立即返回到主机端。你可以调用以下函数来强制主机应用程序等待所有内核任务完成。

1	`cudaError_t cudaDeviceSynchronize(void);`

与 C 语言函数调用不同，所有的 CUDA 内核调用都是异步进行的。在调用 CUDA 内核之后，控制权会立即返回给 CPU。

Kernel 函数的约束：

返回类型必须是 void
不能使用可变参数（variadic）
不能是类的虚函数
不能递归（Compute Capability < 2.0，现代 GPU 均已支持）
参数通过值传递，指针必须指向设备内存

2.3.2 计算启动配置

给定数据大小 N 和 Block 大小，计算需要多少个 Block：

int N = 1000000;
int blockSize = 256;
int gridSize = (N + blockSize - 1) / blockSize;  // 向上取整

myKernel<<<gridSize, blockSize>>>(input, output, N);

关键点：(N + blockSize - 1) / blockSize 是整数除法向上取整的标准写法。当 N 不是 blockSize 整数倍时，最后一个 Block 中会有一些线程”越界”，因此 Kernel 内必须做边界检查 if (idx < N)。

2.3.3 错误检查

Kernel 启动是异步的，错误不会立即被捕获：

myKernel<<<grid, block>>>(args);

// 检查启动错误
cudaError_t err = cudaGetLastError();
if (err != cudaSuccess) {
    printf("Kernel launch error: %s\n", cudaGetErrorString(err));
}

// 等待执行完成并检查运行时错误
err = cudaDeviceSynchronize();
if (err != cudaSuccess) {
    printf("Kernel execution error: %s\n", cudaGetErrorString(err));
}

2.4 三种函数修饰符

CUDA 用修饰符来标记函数在哪里执行、由谁调用：

修饰符	执行位置	调用方	用途
`__global__`	GPU	CPU（或 GPU 动态并行）	Kernel 入口函数
`__device__`	GPU	GPU	Kernel 内部调用的辅助函数
`__host__`	CPU	CPU	普通 CPU 函数（默认）

// 可以组合使用：同时为 CPU 和 GPU 编译
__host__ __device__ float square(float x) {
    return x * x;
}

举个例子，假设有两个大小为 N 的向量 A 和 B，现在需要计算它们的和。下面是在主机上进行向量相加的 C 语言实现代码：

void sumArraysOnHost(float *A, float *B, float *C, const int N) {
	for (int i = 0; i < N; i++)
		C[i] = A[i] + B[i];
}

这是一个依次执行 N 次迭代的循环代码。如果退出该循环，就会得到以下核心函数：

__global__ void sumArraysOnGPU(float *A, float *B, float *C) {
	int i = threadIdx.x;
	C[i] = A[i] + B[i];
}

2.5 Warp

如果说 Block 是逻辑上的协作单位，那 Warp 就是物理上的执行单位。SM（Streaming Multiprocessor）以 Warp 为粒度调度执行——一个 Warp 包含 32 个连续线程，它们在同一时钟周期内执行同一条指令（SIMT，Single Instruction Multiple Threads）。

2.5.1 Warp 分歧

当 Warp 内的线程走不同的分支路径时，发生 Warp 分歧——GPU 不得不串行执行两个分支：

// ❌ 容易导致分歧
if (threadIdx.x % 2 == 0) {
    // 偶数线程执行这里
    result = pathA(data);
} else {
    // 奇数线程执行这里
    result = pathB(data);
}

// ✅ 以 Warp 为边界分支，避免分歧
if (threadIdx.x / 32 < 2) {
    // 前两个 Warp 执行 pathA
    result = pathA(data);
} else {
    // 后续 Warp 执行 pathB
    result = pathB(data);
}

只要同一个 Warp 内的 32 个线程走相同分支，就不会有分歧惩罚。分歧发生在 Warp 内部，不同 Warp 之间走不同分支完全没有代价。

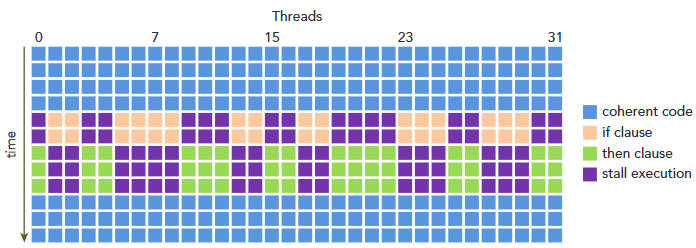

假设在 16 个线程同时执行这段代码时，cond 为真，但另外 16 个线程中 cond 为假。那么，一半的线程需要执行 if 语句中的指令，另一半的线程需要这些 else 语句中的指令。

同一子线程组中的线程执行不同的指令，这种现象被称为“子线程分歧”。子线程分歧似乎会导致悖论，因为众所周知，同一子线程组中的所有线程在每个周期中都必须执行相同的指令。

如果 Warp 线程的分支出现分歧，那么 Warp 序列就会依次执行每条分支路径，从而使得那些没有选择该路径的线程无法执行任务。这种 Warp 分支现象会导致性能严重下降。在前面的例子中，Warp 的并行度减少了一半：此时只有 16 个线程在活跃执行，而其余 16 个线程则被禁用。当条件分支数量增加时，并行度的损失将会更加明显。

请注意，分支分歧仅发生在某个特定 warp 中。不同 warp 中的不同条件值并不会导致 warp 的分裂。
