Transformer架构详解(5)：残差连接与层归一化

一、为什么需要残差连接和层归一化

神经网络的训练依赖反向传播（Backpropagation），其本质是链式法则（Chain Rule）的递归应用。假设一个 L 层的网络，每层的变换为 $f_l$ ，那么损失函数 Loss 对第 1 层参数的梯度涉及从第 L 层到第 1 层的连续偏导数相乘：

$$\frac{\partial Loss}{\partial w_1}=\frac{\partial Loss}{\partial f_L}\cdot \frac{\partial f_L}{\partial f_{L-1}}...\frac{\partial f_2}{\partial f_1}\cdot \frac{\partial f_1}{\partial w_1}$$

这是一连串乘法。想象你在玩一个”传话游戏”：消息从队尾传到队首，每个人都会对消息做一次”缩放”处理再传给下一个人。如果每个人都把消息音量缩小 10%，经过 50 个人之后，消息几乎听不见了——这就是梯度消失。反过来，如果每个人都把音量放大 10%，经过 50 个人之后就变成了震耳欲聋的噪声——这就是梯度爆炸。

用数学来说，假设每层的雅可比矩阵的谱范数（最大奇异值）为 $\sigma$ 。经过 L 层的连乘后：

• 若 $0<\sigma <1$ ，梯度以 ${\sigma }^L$ 的速度指数衰减，深层参数几乎收不到有意义的更新信号
• 若 $0>\sigma >1$ ，梯度以 ${\sigma }^L$ 的速度指数增长，参数更新剧烈震荡甚至变为 NaN
• 只有 $ \sigma $ 恰好等于 1 的理想情况下，梯度才能稳定传播——但这在实际训练中几乎不可能自然满足

这个问题随着网络深度的增加而急剧恶化。在 Transformer 出现之前，LSTM 通过门控机制部分缓解了梯度消失；但对于动辄几十上百层的 Transformer 来说，我们需要更根本、更直接的解决方案。

2015 年，何恺明等人在训练深层卷积网络时发现了一个反直觉的现象：更深的网络反而比浅层网络表现更差——不是因为过拟合（训练误差也更高），而是因为优化本身出了问题。理论上，一个 56 层网络至少不应该比 20 层网络差，因为多出来的 36 层只要学成恒等映射（identity mapping），就能保持 20 层的效果。但实际训练中，让网络”学会什么都不做”远比我们想象的困难。

二、残差连接

2.1 从 ResNet 到 Transformer

2015 年底，何恺明等人提出了 ResNet（Residual Network），用一个极其简洁的结构解决了上述退化问题：

$$output=x+F(x)$$

• x 是层的输入
• F(x) 是需要学习的转换（称为“残差函数”）

2017 年，Vaswani 等人在设计 Transformer 时直接采用了残差连接。在 Transformer 的每个 Decoder Block 中，Attention 子层和 FFN 子层各有一条残差连接：

$$\begin{gathered} h=x+Attention(x) \\ output=h+FFN(h) \end{gathered}$$

对于一个包含 32 个 Block 的 LLaMA-7B 模型，信号从第 1 层到第 32 层需要经过 64 个子层。没有残差连接，梯度几乎不可能穿越这么多层而不消失。

2.2 数学原理

下面从反向传播的角度，严格地看看残差连接为什么有效。

无残差连接的情况：

假设每一层的计算为 $x_{l+1}=f_l(x_l)$ ，那么损失 L 对某中间层 $x_l$ 的梯度为：

$$\frac{\partial L}{\partial x_l}=\frac{\partial L}{\partial x_L}\cdot \frac{\partial f_{L-1}}{\partial x_{L-1}}\frac{\partial f_{L-2}}{\partial f{x}_{L-2}}...\frac{\partial f_l}{\partial w_l}$$

这是一连串雅可比矩阵的乘法。任何一个因子的谱范数偏离 1，经过多层累乘都会导致梯度消失或爆炸。

有残差连接的情况：

每一层的计算变为 $x_{l+1}=x_l+F_l(x_l)$ ，对 $x_l$ 求导：

$$\frac{\partial x_{l+1}}{x_l}=I+\frac{\partial F_l}{\partial x_l}$$

其中 $I$ 是单位矩阵，展开从第 L 层到第 l 层的梯度：

$$\frac{\partial L}{\partial x_l}=\frac{\partial L}{\partial x_L}\cdot (I+\frac{\partial F_{L-1}}{\partial x_{L-1}})\cdot (I+\frac{\partial F_{L-2}}{\partial x_{L-2}})...(I+\frac{\partial F_l}{\partial x_l})$$

把这个连乘展开后，其中必然包含一项恒为 $I^{(L-l)}=I$ 的乘积（即所有括号都选 $I$ 那一项），这意味着：

$$\frac{\partial L}{\partial x_l}=\frac{\partial L}{\partial x_l}\cdot (I+\mathrm{其}\mathrm{它}\mathrm{交}\mathrm{叉}\mathrm{项})$$

关键在于这个 $I$ 。无论中间各层的 $\partial F_l/\partial x_l$ 有多小甚至趋近于零，梯度 $\partial L/\partial x_L$ 都可以通过这条”恒等通道”原封不动地传递到第 $l$ 层。这就是残差连接被称为”梯度高速公路”的原因——它在反向传播的计算图中开辟了一条短路路径，梯度不必被逼着走那条经过所有非线性变换的崎岖小路，而是可以直达目的地。

从另一个角度看，残差连接把反向传播中的纯”乘法链”变成了”加法 + 乘法”的混合结构。纯乘法链对数值极其敏感（想想连续乘以 0.9 五十次的结果），而加法的引入让梯度有了一个”保底值”，大幅提升了数值稳定性。

2.3 代码实现

import torch
import torch.nn as nn

class ResidualSubLayer(nn.Module):
    """
    通用的残差子层包装器。
    将任意子层（Attention 或 FFN）包装为：output = x + SubLayer(LayerNorm(x))
    """

    def __init__(self, d_model: int, sublayer: nn.Module, dropout: float = 0.1):
        super().__init__()
        self.norm = nn.LayerNorm(d_model)
        self.sublayer = sublayer
        self.dropout = nn.Dropout(dropout)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        # Pre-Norm: 先归一化，再送入子层
        normed = self.norm(x)
        # 子层计算
        sub_output = self.sublayer(normed)
        # Dropout 正则化
        sub_output = self.dropout(sub_output)
        # 残差连接：直接加上原始输入
        return x + sub_output

class SimpleFeedForward(nn.Module):
    """简单的两层 FFN，用于演示"""

    def __init__(self, d_model: int, d_ff: int):
        super().__init__()
        self.w1 = nn.Linear(d_model, d_ff)
        self.w2 = nn.Linear(d_ff, d_model)
        self.activation = nn.GELU()

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        return self.w2(self.activation(self.w1(x)))

# 使用示例
d_model = 512
d_ff = 2048
ffn = SimpleFeedForward(d_model, d_ff)
residual_ffn = ResidualSubLayer(d_model, ffn)

# 模拟输入：batch_size=2, seq_len=10, d_model=512
x = torch.randn(2, 10, d_model)
output = residual_ffn(x)
print(output.shape)  # torch.Size([2, 10, 512])

# 验证：输出与输入的差值就是子层学到的"残差"
residual = output - x
print(f"残差的均值: {residual.mean().item():.6f}")
print(f"残差的标准差: {residual.std().item():.6f}")

三、归一化

残差连接解决了梯度能否传回去的问题，但还有另一个同样严峻的挑战：特征分布的漂移（Internal Covariate Shift）。随着训练进行，每一层的输入分布不断变化，后续层必须不断适应前面层的”新脾气”，导致训练不稳定且收敛缓慢。归一化技术的目标就是把每一层的输入拉回到一个稳定的分布区间，让各层能安心学自己的参数。

3.1 BatchNorm

$$BatchNorm(x)=\gamma \cdot \frac{x-\mu }{\sqrt{{\sigma }^2+ϵ}}+\beta$$

BatchNorm（Batch Normalization，2015 年 Ioffe 和 Szegedy 提出）沿 batch 维度 对每个特征做归一化。对于一个形状为 $(B,d)$ 的输入(B 是 batch size，d 是特征维度)，对每个特征维度 j：

$$\begin{gathered} {\mu }_j=\frac{1}{B}\sum \mathrm{\_}i=l^B{x}_{i,j} \\ {\sigma }_j^2=\frac{1}{B}\sum \mathrm{\_}i=l^B(x_i,j-{\mu }_j{)}^2{y}_{i,j}={\gamma }_j\cdot \frac{x_{i,j}-{\mu }_j}{\sqrt{{\sigma }_j^2+ϵ}}+{\beta }_j \end{gathered}$$

即：对每个特征通道，统计这个 batch 内所有样本在该通道上的均值和方差，然后做标准化。γ 和 β 是可学习的参数，用于恢复表达能力。

BatchNorm 在 CV 领域取得了巨大成功——它让 CNN 的训练速度和稳定性都有了质的飞跃。但把它搬到 NLP 和 Transformer 中时，会遇到几个根本性的困难：

1. 序列长度不等：NLP 中同一个 batch 内的句子长度通常不同。即使做了 padding，短句 padding 位置的特征值是无意义的，将其纳入均值/方差的计算会引入噪声。
2. Batch 维度统计不稳定：在大模型训练中，受显存限制，单卡的 micro batch size 可能很小（比如 1-4）。用极少的样本去估计 batch 统计量，方差本身就很大，归一化的效果很不可靠。
3. 推理时的不一致性：训练时用 batch 统计量，推理时用指数移动平均（running mean/variance），两个分布可能不完全匹配，造成训练-推理不一致。
4. 自回归生成不友好：Decoder 模型在推理时逐 token 生成，此时 batch size 为 1，batch 统计量完全没有意义。

3.2 LayerNorm

$$LayerNorm(x)=\gamma \cdot \frac{x-\mu }{\sqrt{(}{\sigma }^2+ϵ)}+\beta$$

LayerNorm（Layer Normalization，2016 年 Jimmy Ba 等人提出）转换了归一化的方向：不是沿 batch 维度，而是沿特征维度对每个样本独立做归一化。对于一个形状为 $(B,N,d)$ 的输入（B 是 batch size，N 是序列长度，d 是特征维度），对每个 token 的 d 维特征向量独立归一化。对于位置 (b,n) 的 token，其特征向量 x 维度为 d：

$$\begin{gathered} \mu =\frac{1}{d}\sum _{j=1}^d{x}_j \\ {\sigma }^2=\frac{1}{d}\sum _{j=1}^d(x_j-\mu {)}^2 \\ {y}_j={\gamma }_j\cdot \frac{x-\mu }{\sqrt{(}{\sigma }^2+ϵ)}+{\beta }_j \end{gathered}$$

特点：

1. 完全独立于 batch：每个 token 的归一化只依赖自身的 dd 维特征，与 batch 中其他样本无关，避免了 BatchNorm 的所有问题。
2. 不受序列长度影响：不同长度的句子中的 token 各自独立归一化，长度不等完全不是问题。
3. 训练和推理行为一致：没有 running mean/variance，训练和推理时的计算逻辑完全相同。
4. 自回归友好：逐 token 生成时，每个 token 可以独立归一化，不需要依赖其他 token。

3.3 RMSNorm

$$RMSNorm(x)=\gamma \cdot \frac{x}{RMS(x)}$$

2019 年，Biao Zhang 和 Rico Sennrich 提出了 RMSNorm（Root Mean Square Layer Normalization）。他们提出了一个大胆的假设：LayerNorm 的效果主要来自”重新缩放（re-scaling）“而非”重新中心化（re-centering）“。也就是说，减去均值那一步或许并不是必需的。

RMSNorm 去掉了均值的计算，只保留了基于均方根（Root Mean Square）的缩放：

$$\begin{gathered} RMS(x)=\sqrt{\frac{1}{d}\sum _{j=1}^d{x}_j^2} \\ {y}_j=\gamma \cdot \frac{x_j}{RMS(x)} \end{gathered}$$

两个关键简化：

1. 去掉了均值的计算：不做 re-centering，直接用 RMS 归一化
2. 通常去掉了 β 参数：没有 re-centering 也就不需要偏移项

从数学上看，RMS(x) 和标准差 std(x) 的关系为：

$$RMS(x{)}^2=mean(x^2)=Var(x)+mean(x^2)$$

当 mean(x) 接近 0 时，RMS(x) 近似等于 std(x)，RMSNorm 和 LayerNorm 的行为基本一致。实验表明，在深层 Transformer 中，各层特征向量的均值确实通常接近于零（尤其在 Pre-Norm 架构中，因为残差连接会不断累加，均值的相对比重越来越小），这为 RMSNorm 的有效性提供了直觉解释。

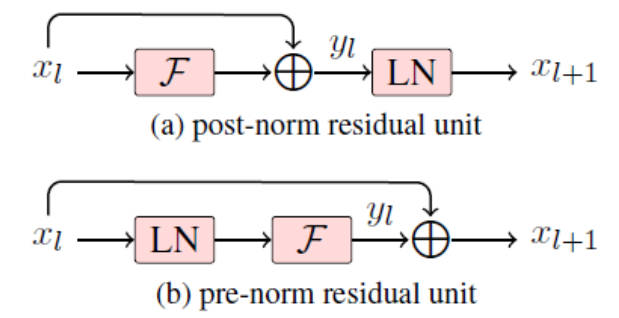

四、Pre-Norm & Post-Norm

LayerNorm 放在子层的前面还是后面，看起来只是一个微不足道的顺序调整，但对大模型的训练稳定性有着决定性的影响。

4.1 对比

Post-Norm（原始 Transformer 论文，Vaswani et al. 2017）

graph TD
    A["Input (x)"] --> B["SubLayer"]
    B --> C["Add"]
    A --> C
    C --> D["LayerNorm"]
    D --> E["Output"]

计算公式：output = LayerNorm(x + SubLayer(x))

Pre-Norm（GPT-2 开始采用，现已成为主流）

graph TD
    A["Input (x)"] --> B["LayerNorm"]
    B --> C["SubLayer"]
    C --> D["Add"]
    A --> D
    D --> E["Output"]

计算公式：output = x + SubLayer(LayerNorm(x))

4.2 梯度分析

两种架构的根本区别在于残差路径是否”干净”。

Post-Norm 的梯度流

在 Post-Norm 中，残差加法的结果要再经过一次 LayerNorm。从反向传播的角度看，梯度从第 L 层回传到第 l 层时，每经过一个 Block 都要被 LayerNorm 的雅可比矩阵”调制”一次：

$$\frac{\partial L}{\partial x_l}=\frac{\partial L}{\partial x_L}\prod _{k=l}^{L-1}[\frac{\partial (L{N}_k)}{\partial (x_k+F_k)}\cdot (I+\frac{\partial F_k}{\partial x_k})]$$

LayerNorm 的雅可比矩阵并不是单位阵——它涉及均值和方差的梯度，会对回传的梯度做一次非平凡的线性变换。这些变换累乘起来，可能导致梯度的方向和大小发生显著变化。在深层网络中（比如 96 层的 GPT-3），这种累积效应可能引发梯度爆炸，需要精心设计学习率 warmup 策略来抑制。

Pre-Norm 的梯度流

在 Pre-Norm 中，残差加法之后没有任何操作，输出直接传入下一层。梯度从第 L 层到第 l 层的传播为：

$$\frac{\partial L}{\partial x_l}=\frac{\partial L}{\partial x_L}\prod _{k=l}^{L-1}[I+\frac{\partial (F_k(L{N}_k(x_k)))}{\partial x_k}]$$

注意这里每个因子都是 ” $I$ + 某个东西” 的形式。和前面第 2.2 节的分析一样，展开这个连乘后必然包含 $I$ 项——梯度可以通过恒等路径直达任意浅层，不经过任何 LayerNorm。LayerNorm 的雅可比矩阵只出现在”交叉项”中，不会阻塞主梯度通路。

简单来说，Pre-Norm 让残差路径保持”纯净”，梯度可以无损地穿越任意多层，训练自然更加稳定。

4.3 总结

多篇论文的实验结果指向一致的结论：

1. Pre-Norm 对学习率更鲁棒：Xiong et al.（2020, “On Layer Normalization in the Transformer Architecture”）通过理论分析证明，Post-Norm 在初始化时各层输出的方差会随深度线性增长，必须用较小的学习率和较长的 warmup 来抑制；而 Pre-Norm 各层方差天然保持稳定，可以省略 warmup 直接使用较大的学习率。
2. Post-Norm 的理论优势在实践中很难兑现：有研究表明 Post-Norm 在训练充分收敛时效果略好于 Pre-Norm（约 0.1-0.5 BLEU 点），但这需要极其精细的超参数调优。当模型规模增大到数十亿参数以上，Post-Norm 经常出现 loss spike（损失突然飙升）甚至训练发散，而 Pre-Norm 则稳如泰山。
3. 大规模训练零容忍不稳定：训练一个 175B 参数的模型可能需要花费数百万美元的算力成本。一次训练发散意味着前功尽弃，重新来过。在这种约束下，Pre-Norm 提供的稳定性保障远比 Post-Norm 可能带来的微小效果提升更有工程价值。

4.4 DeepNorm

尽管 Pre-Norm 已经是主流，研究者仍在探索能否兼得两者优点。2022 年，微软提出的 DeepNorm 是一种值得注意的混合方案：

$$output=LayerNorm(\alpha \cdot x+SubLayer(x))$$

其中 $\alpha$ 是一个与网络深度相关的常数（大于 1），用于放大残差路径的贡献。关键设计是：

• 残差路径乘以 $\alpha$ 进行放大
• SubLayer 的参数按特定规则缩小初始化（乘以 $\beta$ ， $\beta <1$ ）
• $\alpha$ 和 $\beta$ 的取值由模型深度 L 决定

这样做的效果是：在形式上采用 Post-Norm 的结构（可能获得更好的最终效果），但通过放大残差路径和缩小子层输出，实现了类似 Pre-Norm 的梯度稳定性。微软用 DeepNorm 成功训练了 1000 层的 Transformer。

不过在实际的开源大模型中，DeepNorm 的采用率远不如 Pre-Norm。原因很简单：Pre-Norm 足够好用，工程实现简单，社区验证充分，没有引入额外超参数的必要。
